產品名稱 : 軟銅帶
產品描述

構造及特性

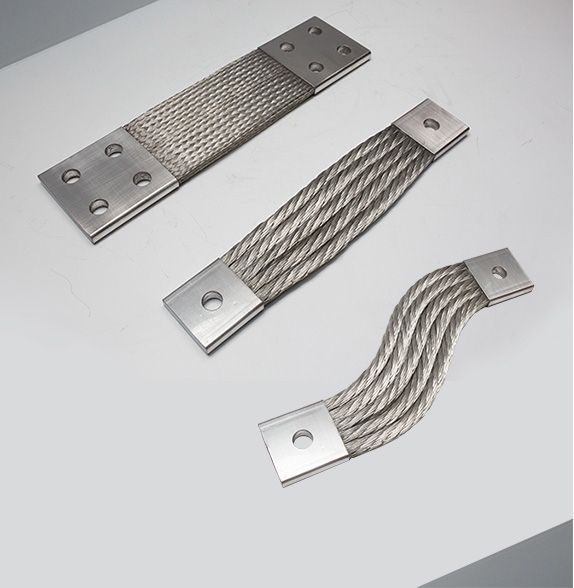

宏于電機生產之軟銅帶採用高導電鍍錫銅線及銅管加工而成,軟銅帶主要功能為調整距離偏差及吸收震動,為了符合客戶不同需求,我司特別開發兩種不同規格,分別為編織型及絞線型,提供客戶更多應用的選擇。

  • 鍍錫銅線,C1100 含銅量99%以上,導電率99%以上,符合JIS C3102規範。
  • 鍍錫銅管,C1100 含銅量99%以上,導電率98%以上,符合JIS H3300規範。
  • 編織型:鍍錫編織銅線組成,具備吸震特性,可應用微偏移需求。

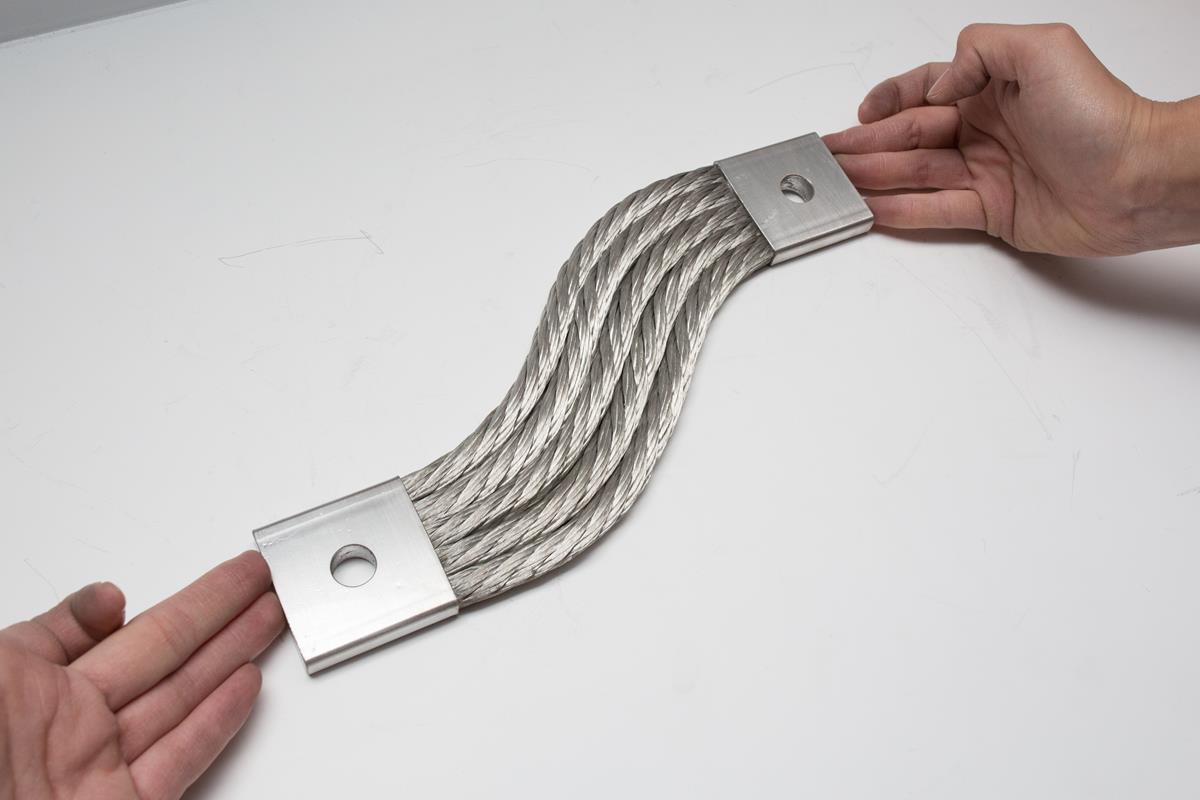

  • 絞線型:鍍錫銅絞線組成,兼具吸震與可撓之特性。

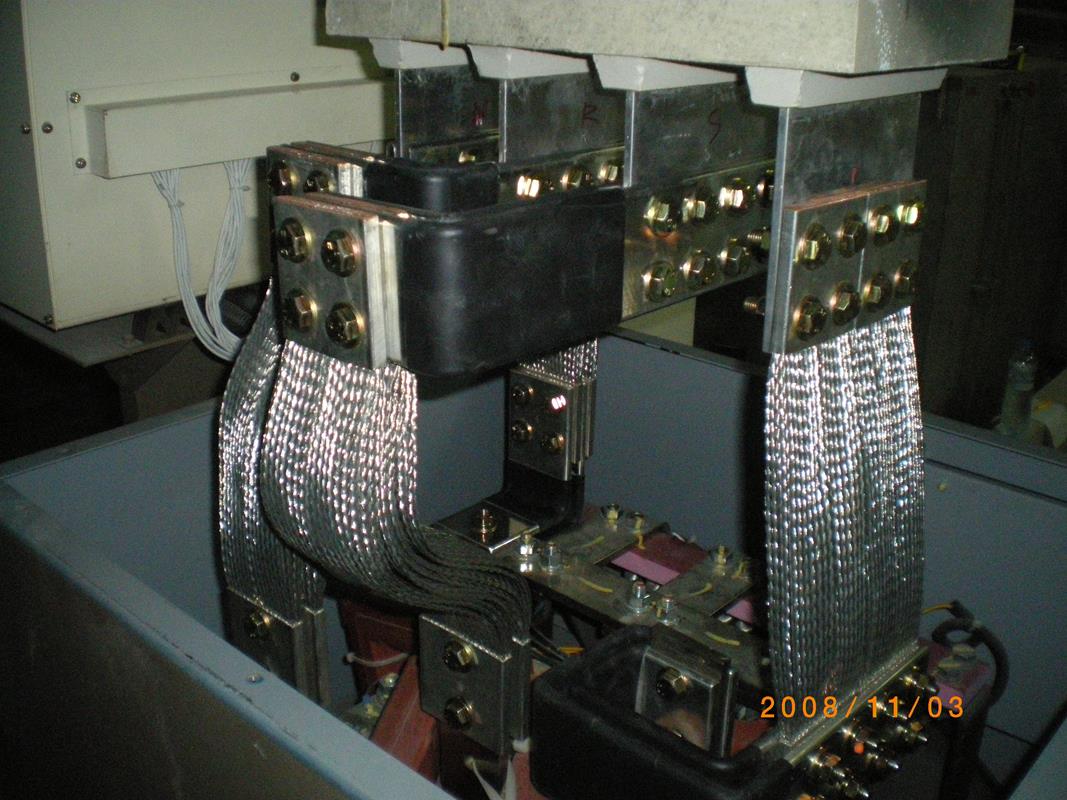

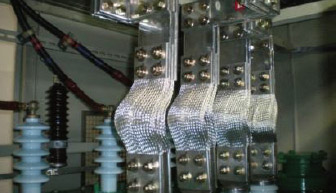

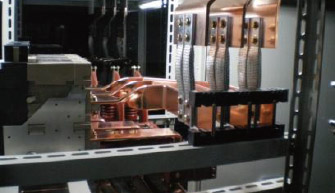

應用

  • 電動機和機器之連接
  • 電氣設備接地連接
  • 匯流排內銜接
  • 電銲槍和焊接機器之應用

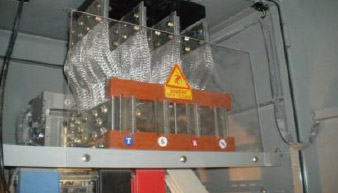

  • 銜接母線系統到配電盤
  • 狹小空間之連接
  • 配電盤到變壓器之連接
  • 發電機到電網之連接

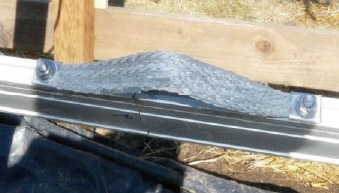

  • 軌道或管線之連接
產品介紹

高導電

客製化

proimages/icon-3.png

標準品1天出貨

標準規格尺寸,如有特殊尺寸需求,歡迎詢問。

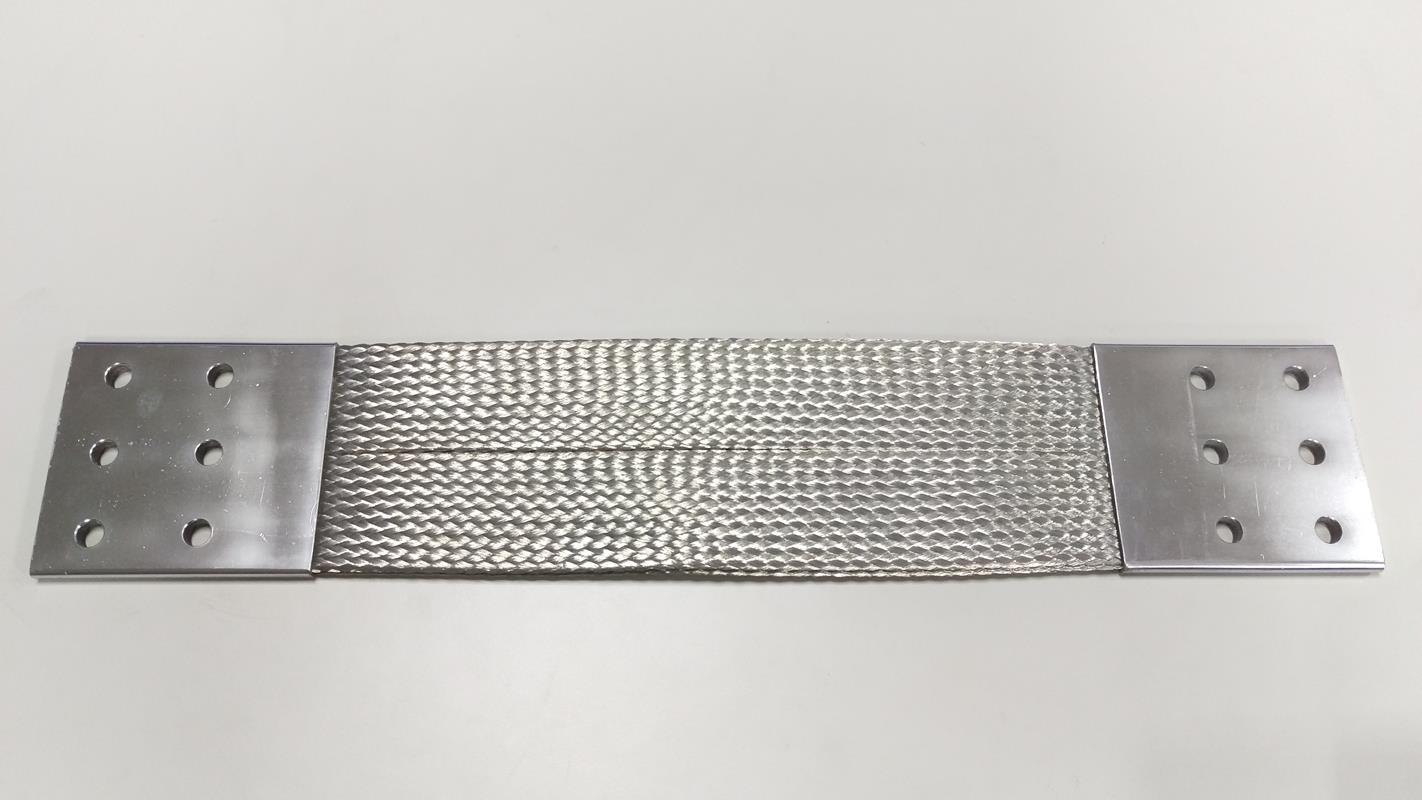

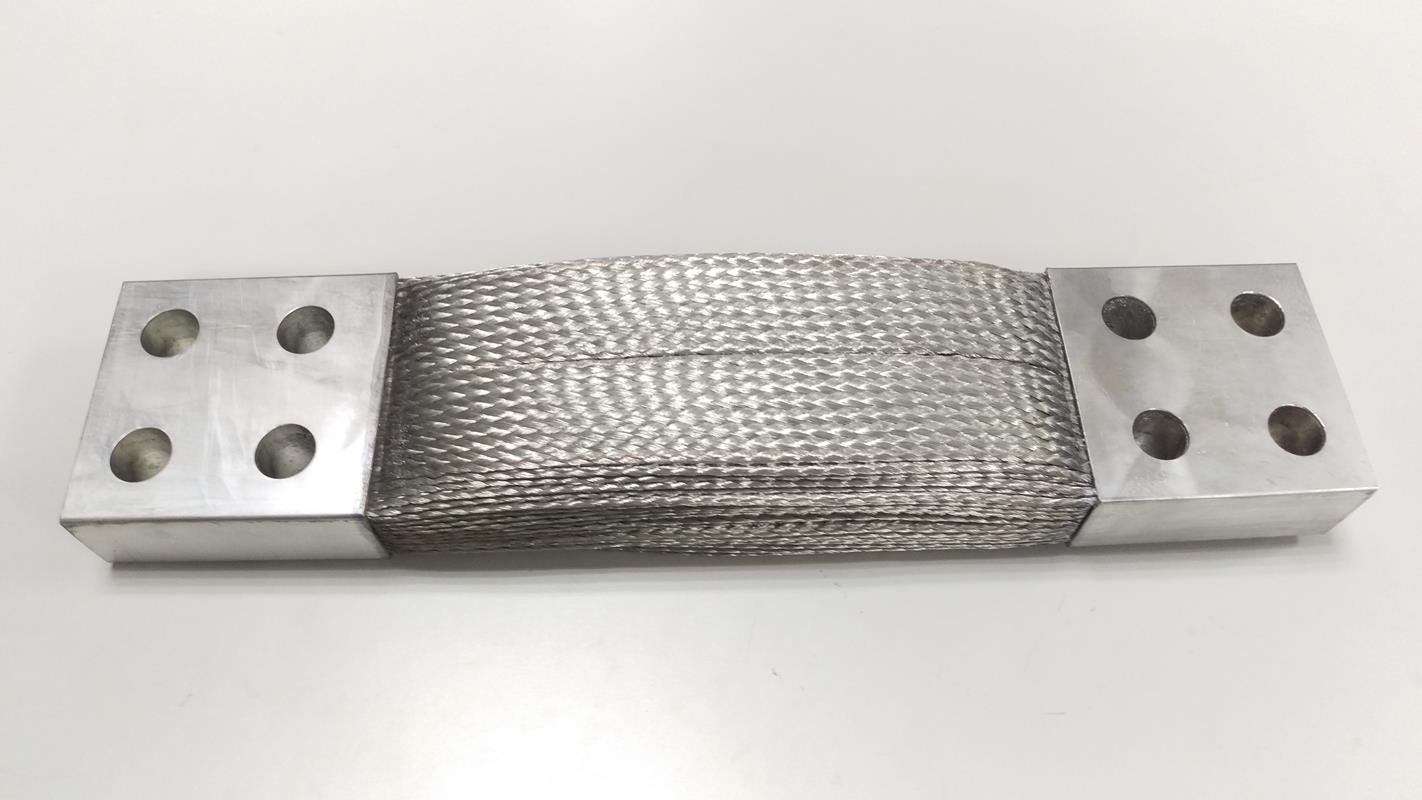

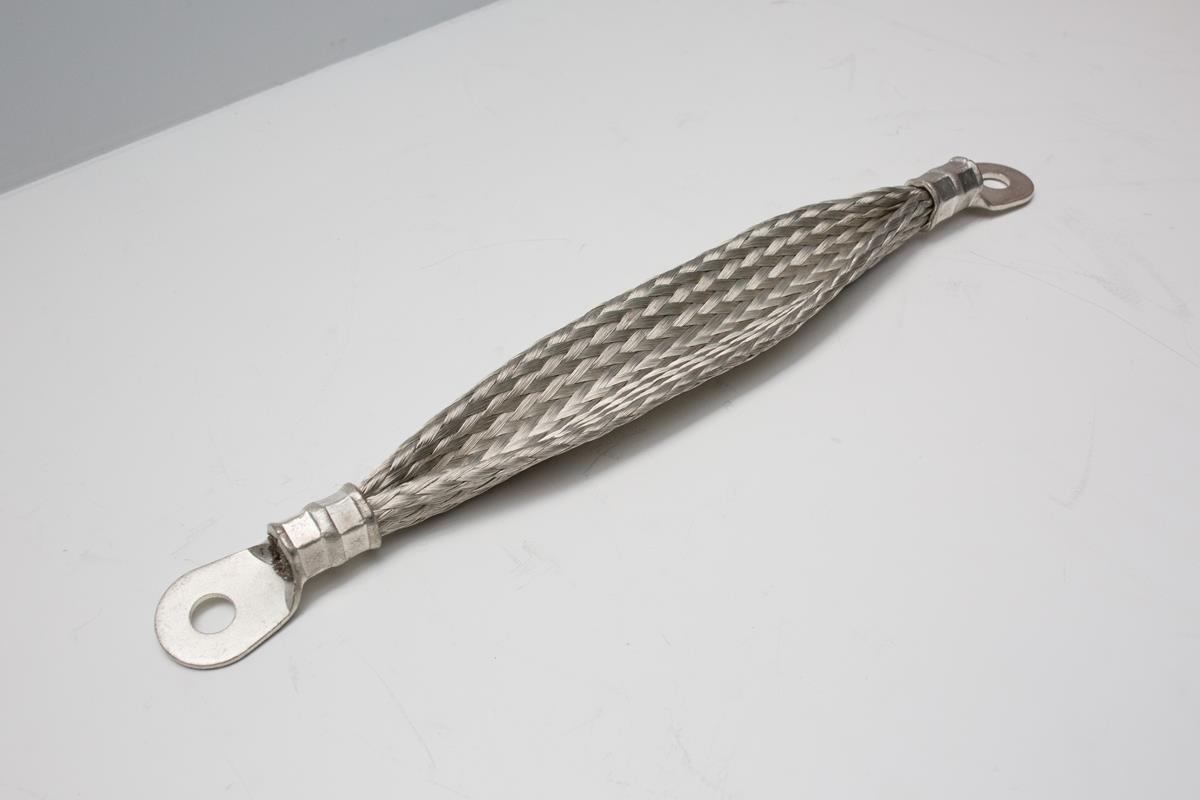

編織型

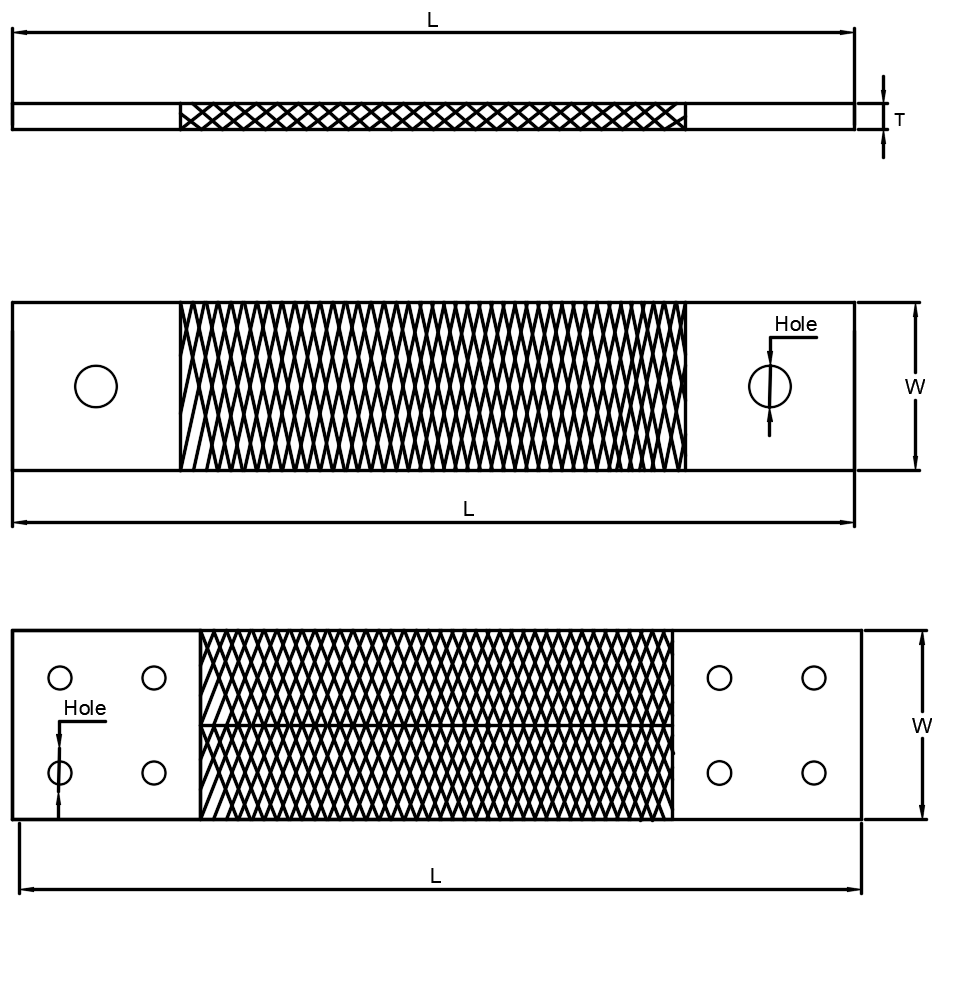

proimages/product/busbar/3_BRAIDED_FLEXIBLE_CONNECTOR/pic1.png
W 寬度(mm)T 厚度(mm)截面積(mm²)參考安全電流(A)
40 5 96 420
10 192 715
12 240 844
15 288 956
50 5 150 582
10 225 875
12 300 1080
15 375 1277
60 5 190 700
10 285 1000
12 380 1254
15 475 1472
80 5 192 672
10 384 1300
12 480 1526
15 576 1716
100 5 300 1097
10 450 1650
12 600 2044
15 750 2409
120 5 380 1276
10 570 1920
12 760 2401
15 950 2812
150 5 438 1397
10 657 2100
12 876 2619
15 1095 3055
180 10 570 1977
13 855 2897
200 10 600 2073
13 900 3072

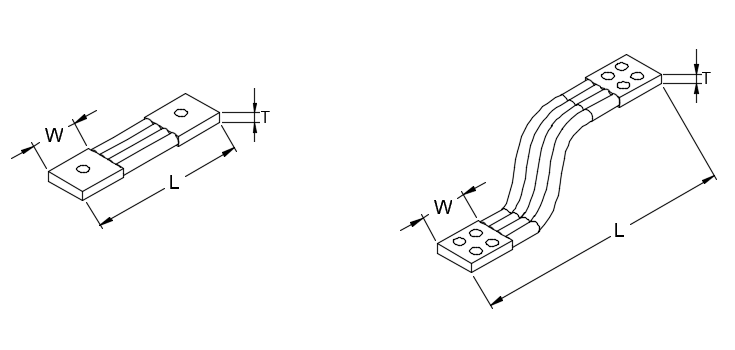

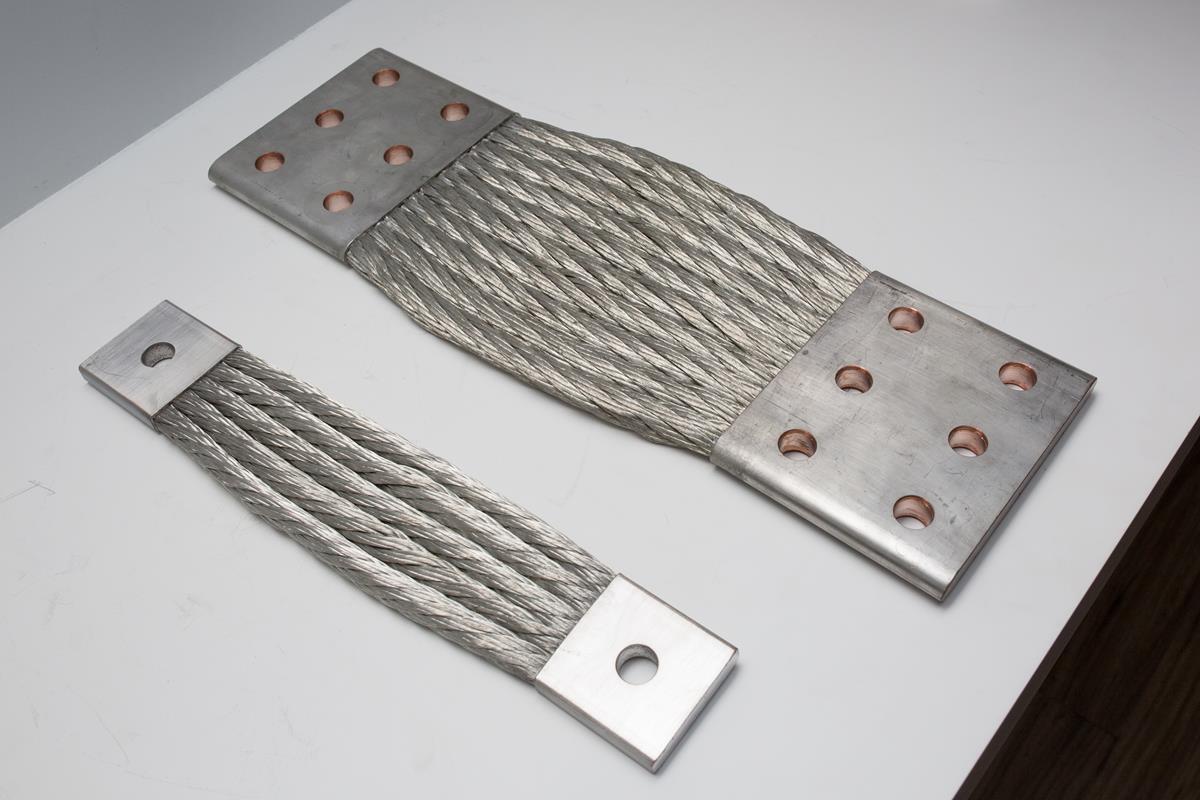

絞線型

proimages/product/busbar/3_BRAIDED_FLEXIBLE_CONNECTOR/pic3.png
規格試驗電流(A)導體面積(mm²)截面積(A/mm²)
6Tx37Wx260L 382 100 3.82
6Tx43Wx280L 450 125 3.60
6Tx58.7Wx300L 612 175 3.50
6TX67wx320L 680 200 3.40
6Tx80Wx360L 650 200 3.25
10Tx30Wx260L 573 150 3.82
10Tx40Wx280L 715 200 3.58
10Tx50Wx300L 875 250 3.50
10Tx60Wx320L 1000 300 3.33
10Tx80Wx360L 1300 400 3.25
10Tx100Wx400L 1650 500 3.30
10Tx120Wx400L 1920 600 3.20
10Tx150Wx400L 2200 750 2.93
10Tx180Wx400L 2400 600 4.00
10Tx200Wx400L 2400 650 3.69
13Tx53Wx300L 1050 300 3.50
13Tx63Wx320L 1250 375 3.33
13Tx80Wx360L 1700 525 3.24
13Tx104Wx400L 1980 600 3.30
13Tx124Wx400L 2400 750 3.20
13Tx153Wx400L 2700 900 3.00
14Tx174Wx400L 2650 975 2.72
14Tx200Wx400L 3100 1125 2.76

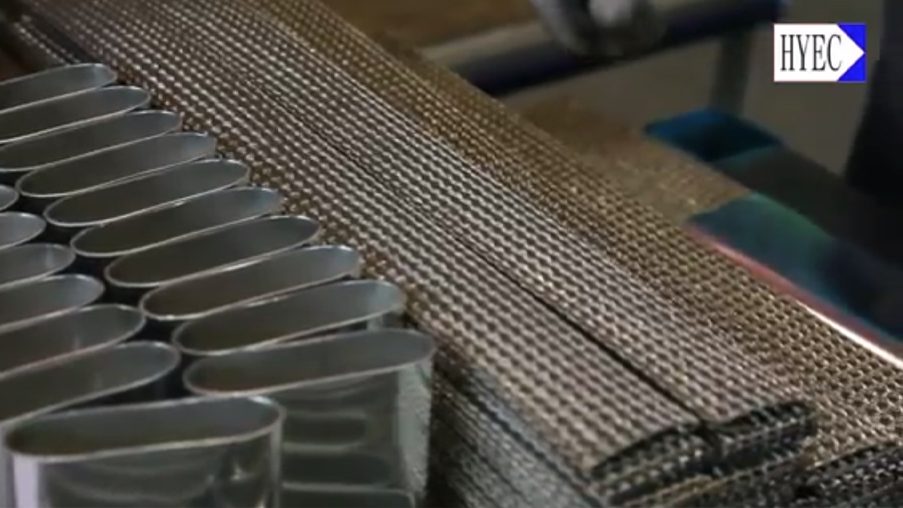

影片
