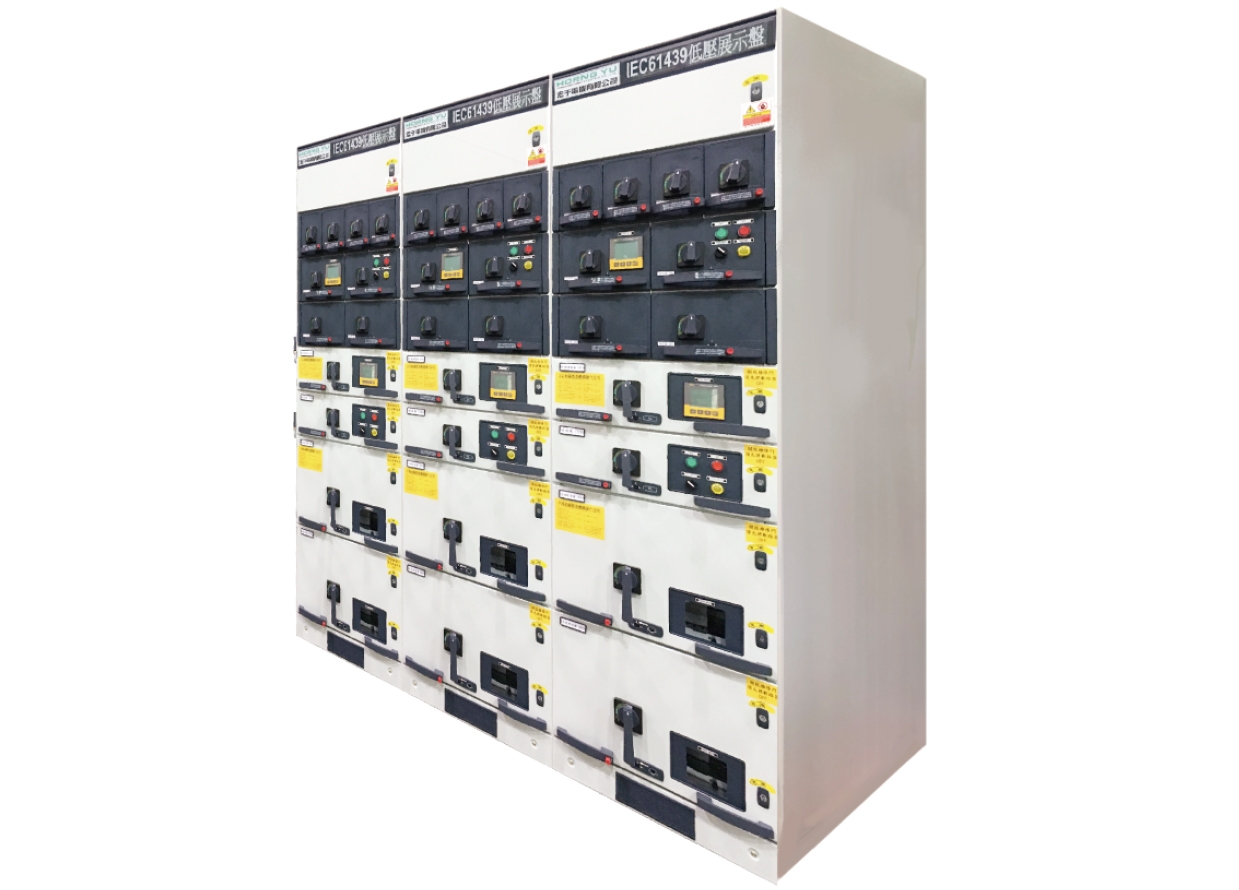

低壓
產品介紹
額定電壓
最高690V
額定電流
最高6300A
額定短時耐受電流
最高100KA
- 主迴路及控制迴路為100%全抽式，實現快速汰換，單體更換無須停電。
- 手拉式及手搖式推進機構，使抽屜單元輕鬆省力做維修更換。
- 每個單元抽屜具有互鎖機構，分別有分離、試驗、連接位置顯示。
- 主電路插頭彈簧採用不銹鋼材質，機械強度高，可承受多次使用插拔使用。
- 主電路插頭採用銅片疊片式，每組有獨立觸頭彈簧，耐受過載電流能力強。
- 二次插接件將兩排接線端上下分開，接線與出線不干涉，接線更方便美觀。
- 儀表面板採開門式空心結構，方便接線、器具安裝及檢測。
- 單元抽屜均有導向定位功能，確保抽屜移動到定位無異常，抽出互換零故障。

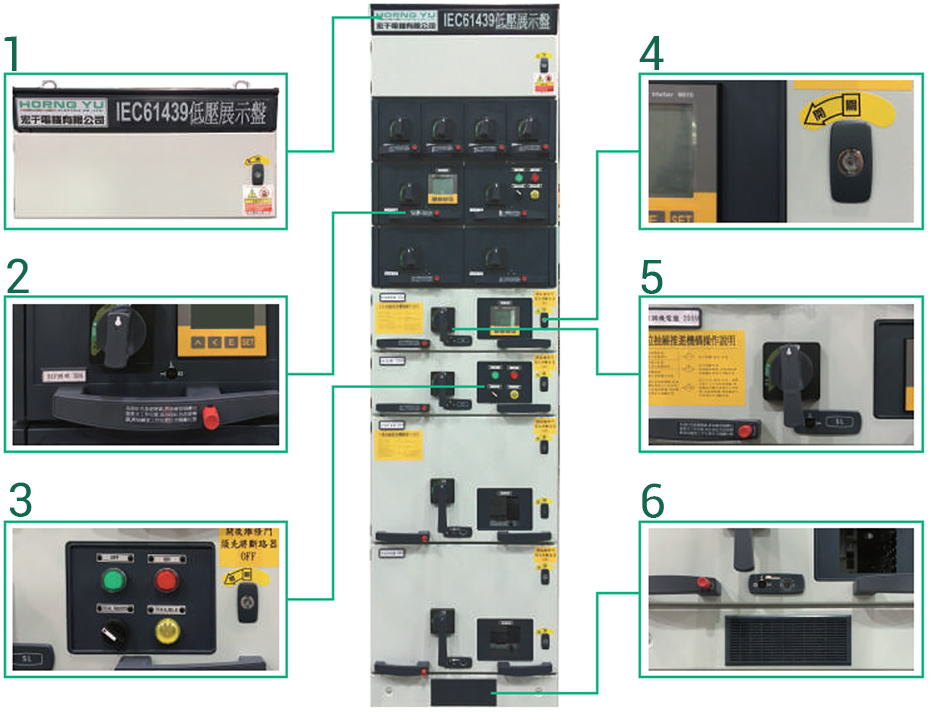

- 眉頭
- 抽出把手
- 可開式儀表板
- 門鎖
- 操作手炳
- 通風柵
| 項次 | 應用類別 | 單位 | 額定參數 |
|---|---|---|---|
| 1 | 符合標準 | ---- | CNS 15783-1/2、IEC 61439-1/2 |
| 2 | 額定工作電壓(Ue) | V | ≦690 |
| 3 | 額定頻率(fn) | Hz | 50/60 |
| 4 | 額定絕緣電壓(Ui) | V | ≦1000 |
| 5 | 額定耐衝擊電壓(Uimp) | kV | ≦12 |
| 6 | 主匯流排額定電流(InA) (水平匯流排) |
A | ≦630/800/1000/1250/1600/2000/ 2500/3000/3200/4000/5000/6300 |
| 7 | 抽屜單元垂直匯流排(InA) | A | ≦1800 |
| 8 | 額定短時間耐電流(kA) | kA | ≦100 |
| 9 | 額定峰值耐電流(kA) | kA | ≦220 |
| 10 | 應用類型 | Class | 固定式/抽取式/抽屜式 |
| 11 | 防護等級(IP) | Class | ≦IP4X |
| 12 | 分隔形式 | Class | Form 2a/2b、3a/3b、4a/4b |
| 13 | 進出線方式 | Class | 上/下 |
| 14 | 箱體顏色(靜電粉體烤漆) | Class | RAL 7035(標準) |
| 15 | 箱體材質 | Class | 鍍鋁鋅鋼板(門板SPHC烤漆) |
| 16 | 外型尺寸(mm) | mm | 高度2250 |
| 寬度600/800/1000/1200 | |||
| 深度800/1000/1200 | |||
| (深度含箱門需加48mm) | |||
| 17 | 安裝類型 | Class | 屋內型 |
| 18 | 海拔高度 | m | ≦2000 |

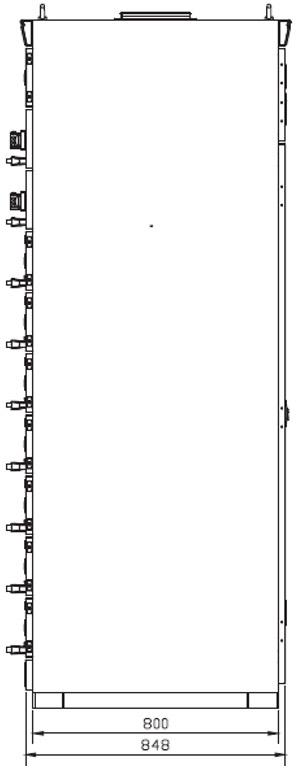

後視圖

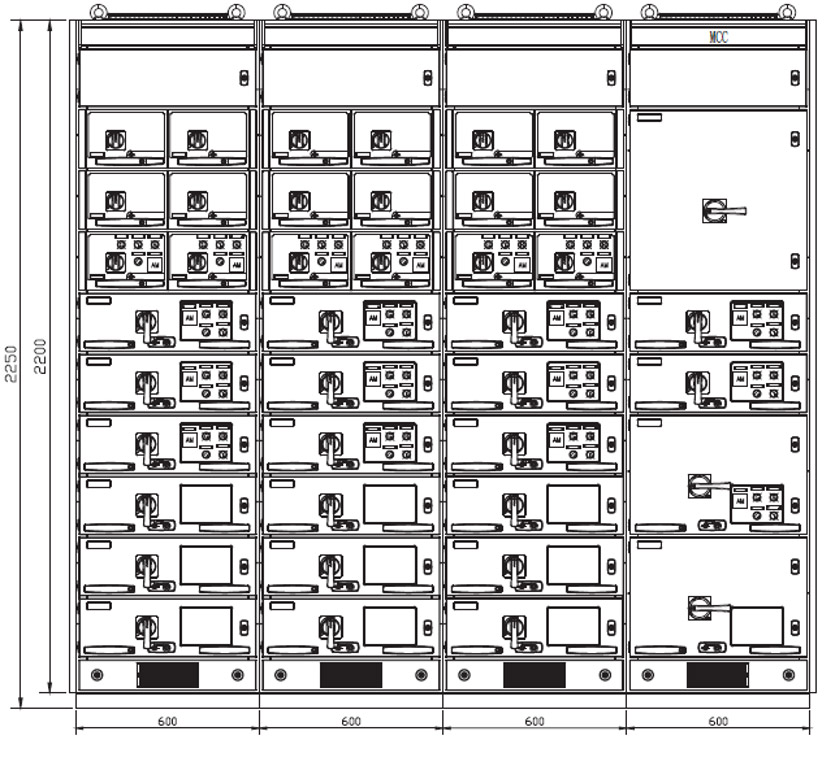

正視圖

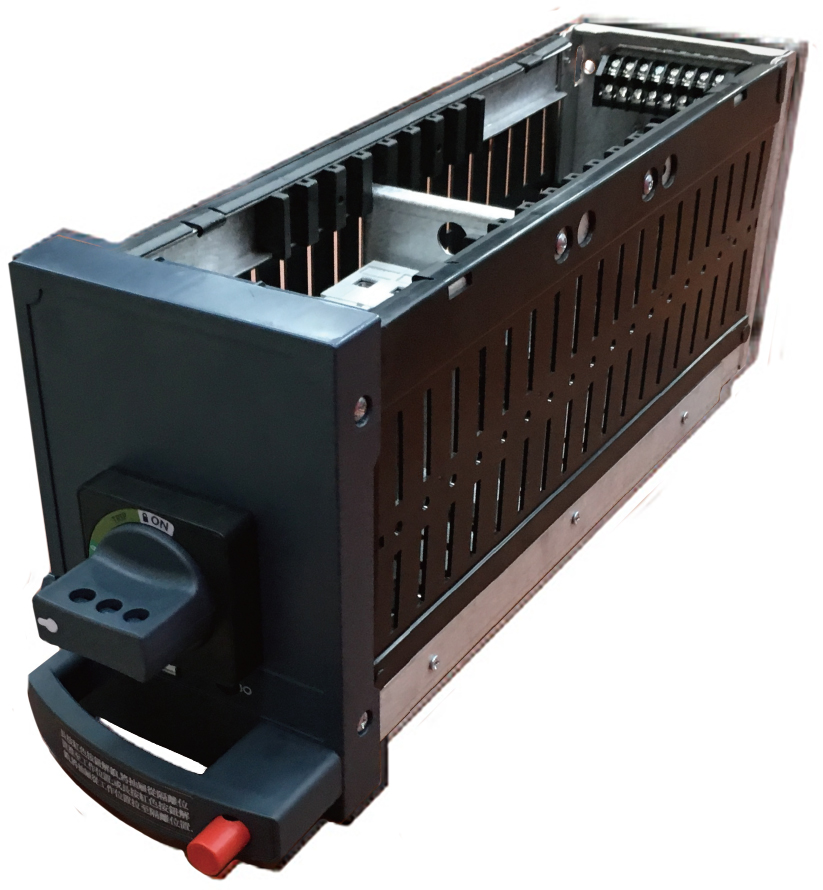

1/4 抽屜單元
| 元件說明 | 元件規格 |
|---|---|
| 斷路器框架 | 63AF以下 |
| 電源分解器(動靜插件) | 63A |
| 二次插件(控制迴路) | 16線 |
| 斷路器操作機構 | 旋轉式(可掛鎖) |
| 抽屜面板 | 不可開啟 |
| 抽出方式 | 手動拉出 |

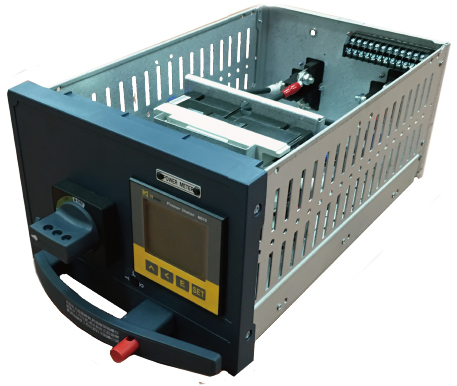

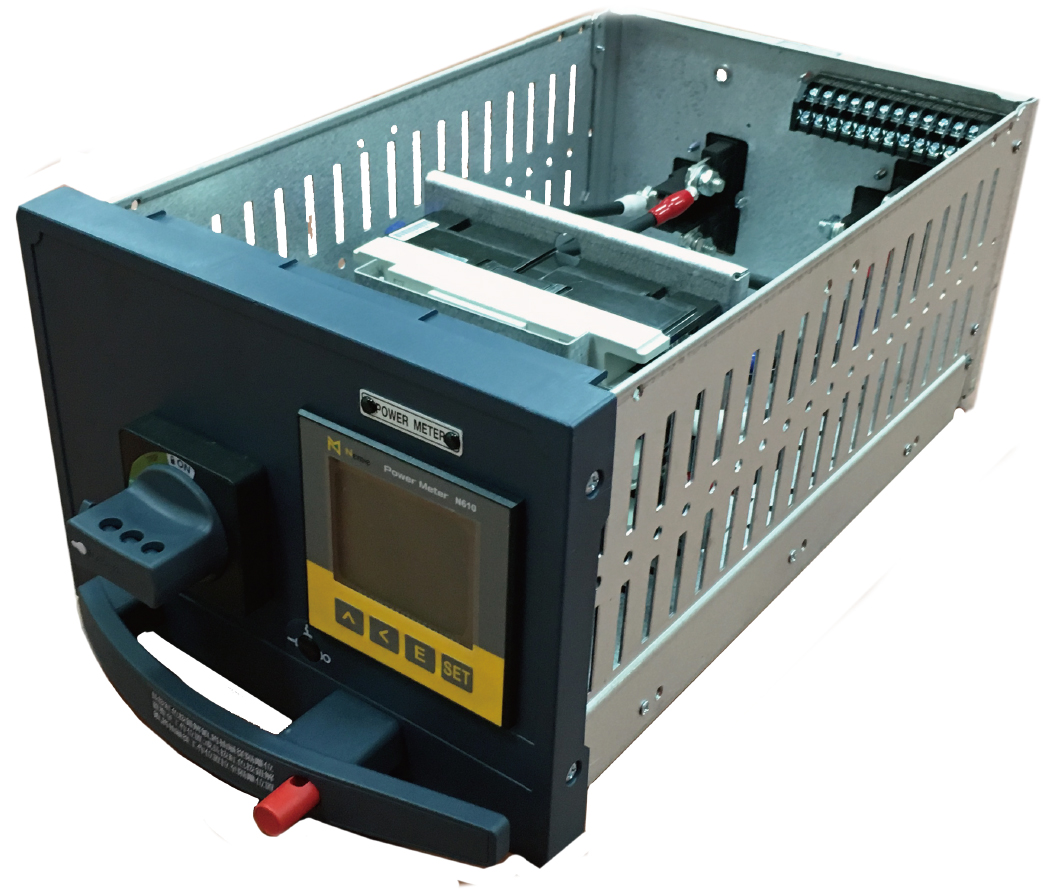

1/2 抽屜單元
| 元件說明 | 元件規格 |
|---|---|
| 抽屜框架 | 63AF-125AF |
| 電源分解器(動靜插件) | 125A |
| 二次插件(控制迴路) | 16/24線 |
| 斷路器操作機構 | 旋轉式(可掛鎖) |
| 抽屜面板 | 不可開啟 |
| 抽出方式 | 手動拉出 |

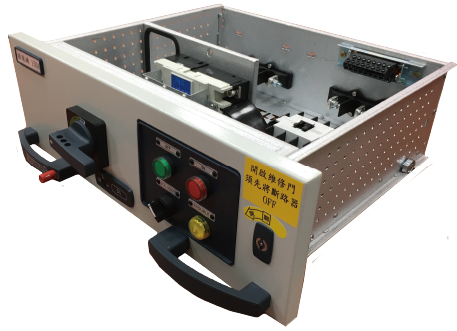

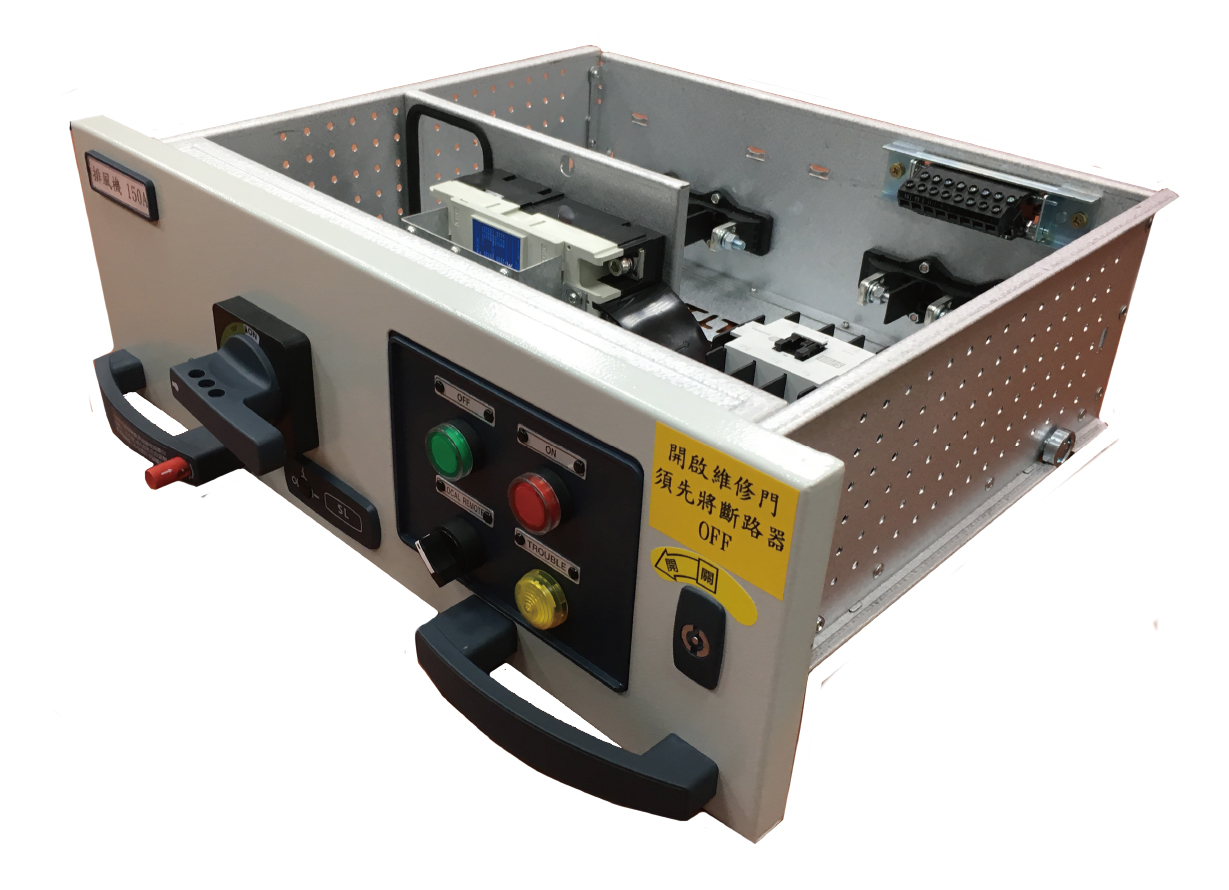

1 抽屜單元
| 元件說明 | 元件規格 |
|---|---|
| 抽屜框架 | 125AF-250AF |
| 電源分解器(動靜插件) | 250A |
| 二次插件(控制迴路) | 10/16/22/32線 |
| 斷路器操作機構 | 旋轉式(可掛鎖) |
| 抽屜面板 | 可開啟 |
| 抽出方式 | 手動拉出 |

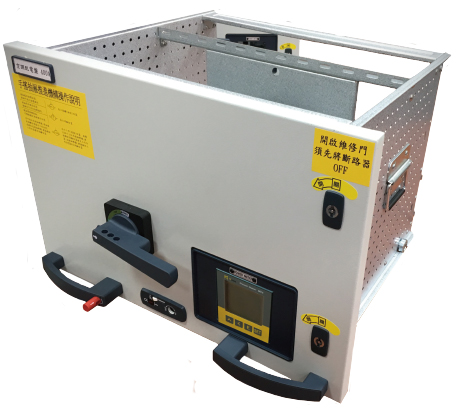

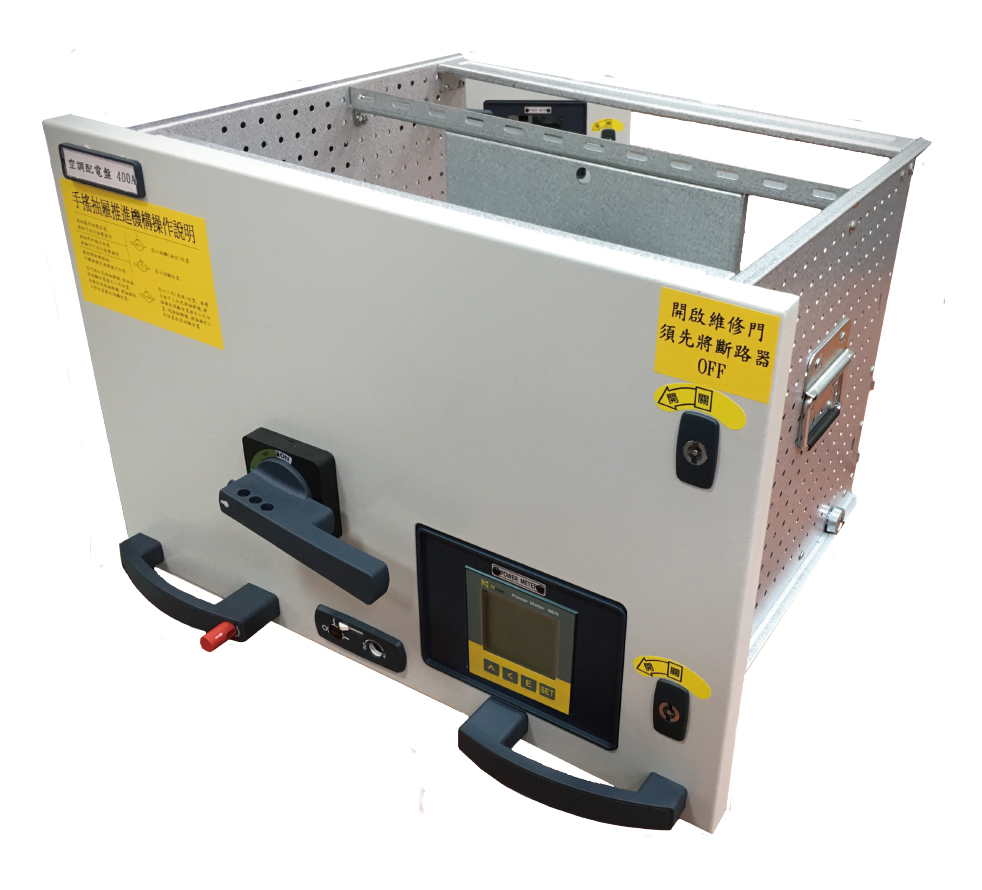

2 抽屜單元
| 元件說明 | 元件規格 |
|---|---|
| 框架 | 400AF |
| 電源分解器(動靜插件) | 400A |
| 二次插件(控制迴路) | 10/16/22/32線 |
| 斷路器操作機構 | 旋轉式(可掛鎖) |
| 抽屜面板 | 可開啟 |
| 抽出方式 | 搖桿旋轉 |

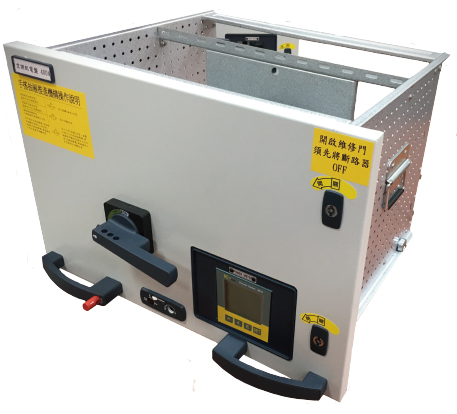

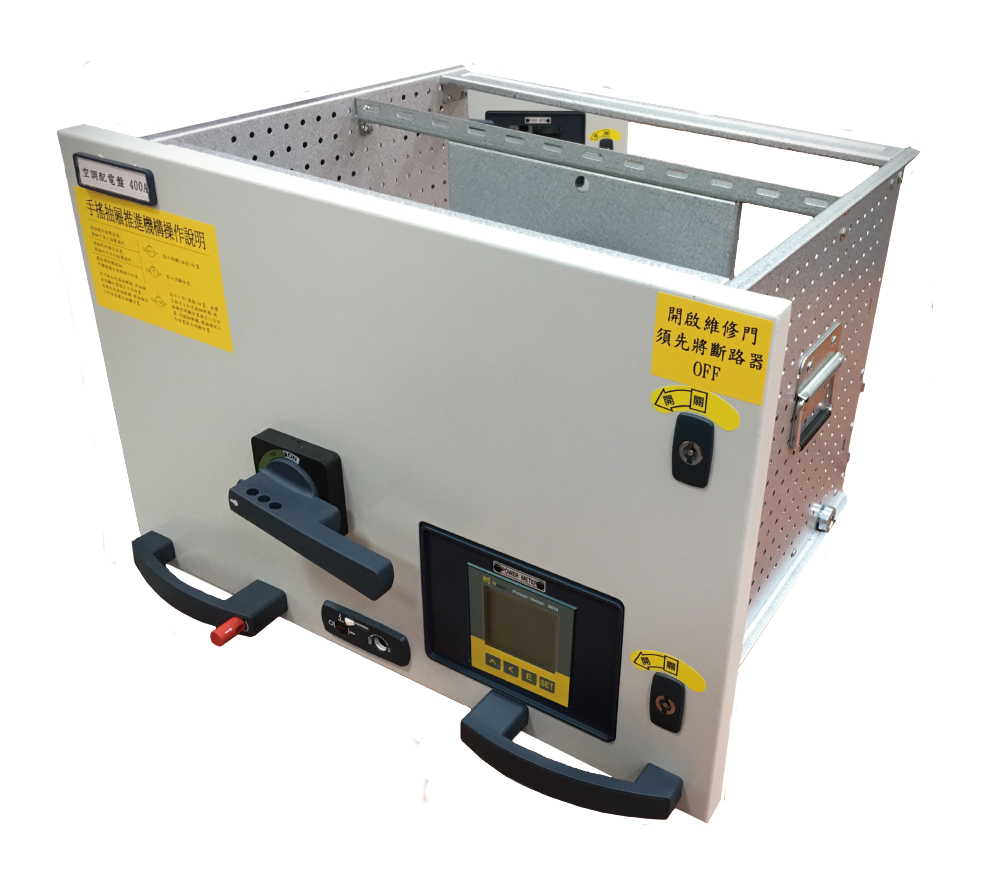

3 抽屜單元
| 元件說明 | 元件規格 |
|---|---|
| 框架 | 630AF |
| 電源分解器(動靜插件) | 630A |
| 二次插件(控制迴路) | 10/16/22/32線 |
| 斷路器操作機構 | 旋轉式(可掛鎖) |
| 抽屜面板 | 可開啟 |
| 抽出方式 | 搖桿旋轉 |
ACB PANEL
尺寸單位: mm

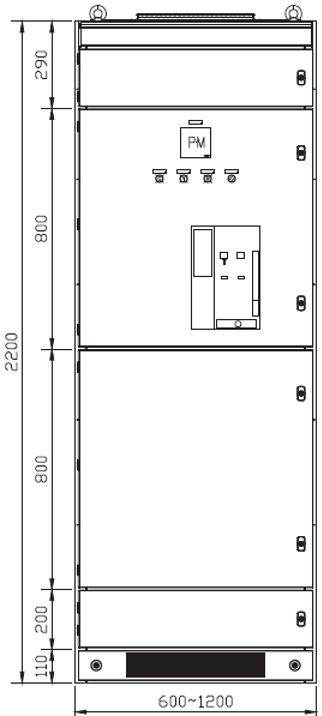

1單元正視

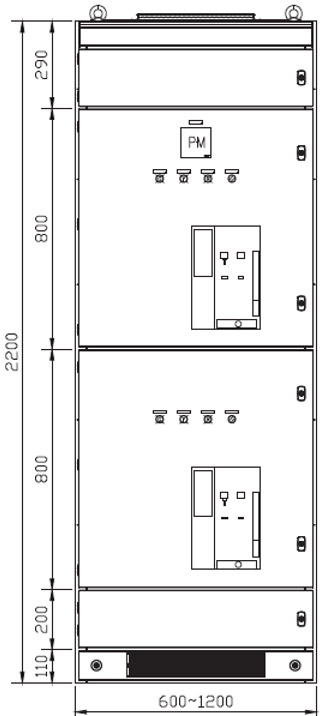

2單元正視

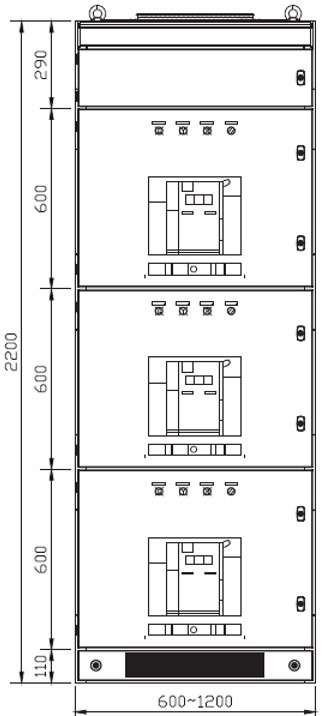

3單元正視
| ACB抽出式單元 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 依據標準 | IEC 61439 / CNS 15783 | |||||||||||
| ACB單元 | 3 | 2 | 1 | 3 | 2 | 1 | 3 | 2 | 1 | 2 | 1 | |
| ACB單元(尺寸) | 600W | 600W | 600W | 800W | 800W | 800W | 1000W | 1000W | 1000W | 1200W | 1200W | |
| 4000AF~ 6300AF 高啟斷 | 3P | --- | --- | --- | --- | --- | --- | --- | ||||
| 4P | --- | --- | --- | --- | --- | --- | --- | --- | --- | |||
| 3200A~4000AF | 3P | --- | --- | --- | --- | --- | --- | |||||
| 4P | --- | --- | --- | --- | --- | --- | ||||||
| 800AF~2000AF | 3P | --- | --- | --- | --- | --- | ||||||
| 4P | --- | --- | --- | --- | --- | |||||||
| 1600AF以下(小型化) | 3P | --- | --- | --- | ||||||||
| 4P | --- | --- | --- | |||||||||
| 櫃體尺寸 | 寬度(W) | 600mm, 800mm, 1000mm, 1200mm | ||||||||||
| 高度(H) | 2250mm(不含底座) | |||||||||||
| 深度(D) | 848mm、1048mm、1248mm(非標準) | |||||||||||
記號：
：可裝設
---：不可裝設

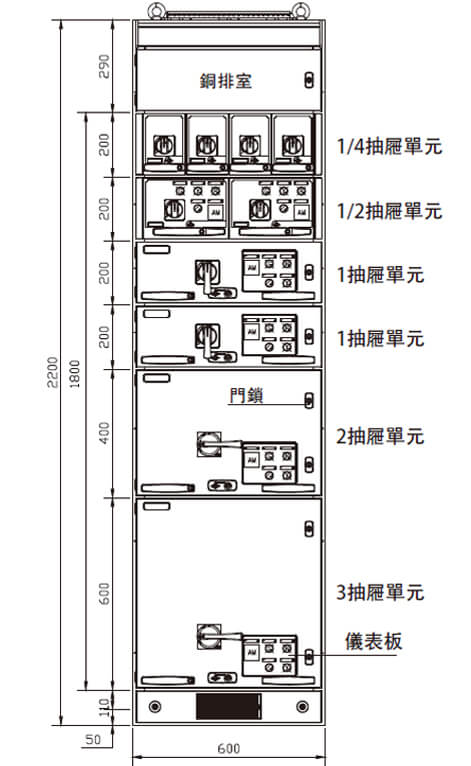

MCCB PANEL
尺寸單位: mm
600櫃寬後出線式
800櫃側出線式
| MCCB抽屜單元 | |||||||
|---|---|---|---|---|---|---|---|
| 依據標準 | IEC 61439 / CNS 15783 | ||||||
| 抽屜單元(型式) | 1/4 | 1/2 | 1 | 2 | 3 | ||
| 抽屜單元(尺寸) | 150Wx200H | 300Wx200H | 600Wx200H | 600Wx400H | 600Wx600H | ||
|
MCCB |
63AF (尺寸75Wx130H以下) |
--- | --- | --- | |||
| 125AF | --- | --- | --- | ||||
| 250AF | --- | --- | --- | ||||
| 400AF | --- | --- | --- | ||||
| 630AF | --- | --- | --- | ||||
| 直接啟動 | 3ψ 220V 11kW以下 | --- | |||||
| 3ψ 380V 18.5kW以下 | --- | ||||||
| 3ψ 380V 37kW以下 | --- | --- | |||||
| Y-△啟動 | 3ψ 220V 18.5kW以下 | --- | --- | ||||
| 3ψ 220V 45kW以下 | --- | --- | --- | ||||
| 3ψ 380V 30kW以下 | --- | --- | |||||
| 3ψ 380V 55kW以下 | --- | --- | --- | ||||
| 3ψ 480V 37kW以下 | --- | --- | |||||
| 3ψ 480V 75kW以下 | --- | --- | --- | ||||
| 櫃體尺寸 | 寬度(W) | 後出線式 | 600mm | ||||
| 側出線式 | 800mm | ||||||
| 高度(H) | 2250mm | ||||||
| 深度(D) | 848mm、1048mm、1248mm(非標準) | ||||||
| 抽屜單元數 | 最大36抽 | ||||||
備註:
- MCCB 1/4單元不可裝設CT及電表,1/2以上(含)單元只可裝。
- 啟動器單元可再加裝CT 3VA x1只，48x48 CL:1.5電表x1。
- 單元元件過多時採特殊裝設。
- 其他啟動器請洽詢規格。
- 控制電源由總盤提供或外供。
記號：
：可裝設
---：不可裝設
：特殊裝設
