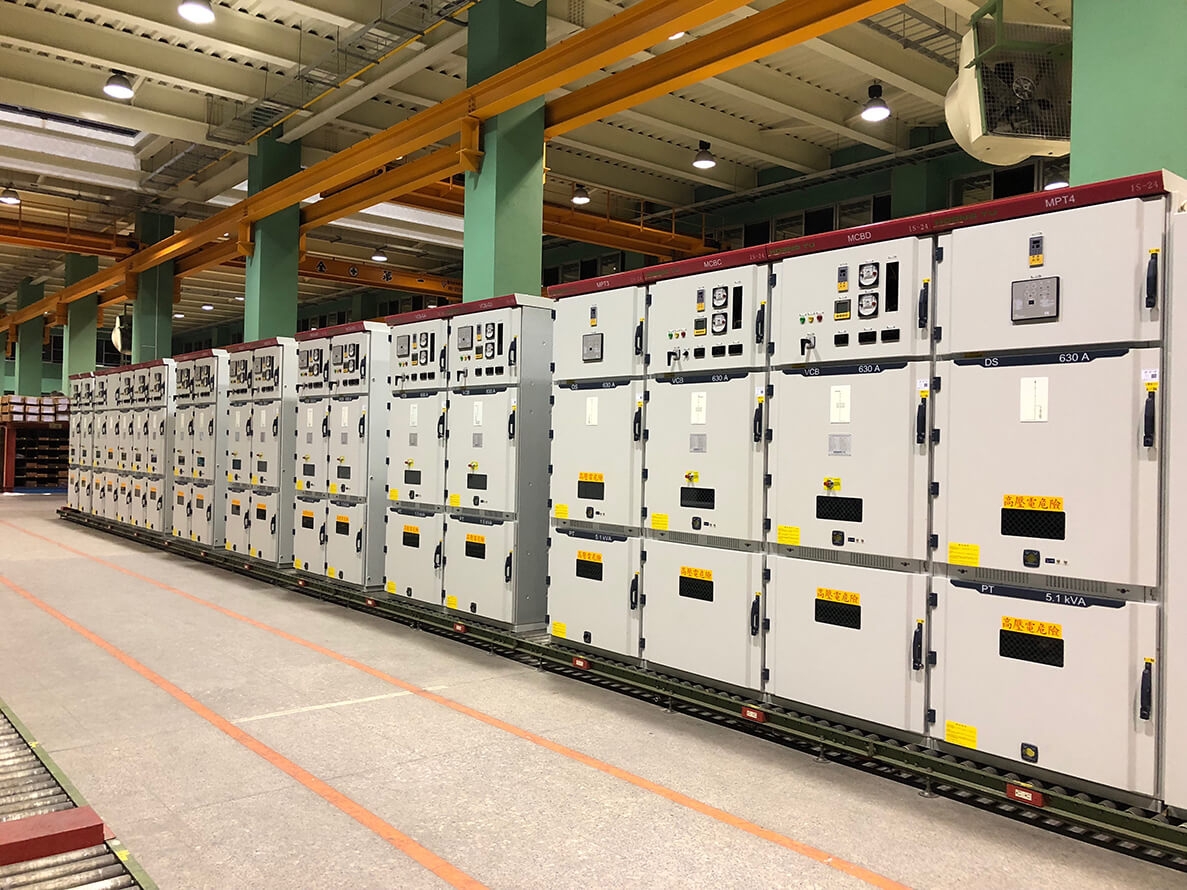

中壓
產品介紹
額定電壓
最高36KV
額定電流
最高2500A
額定短時耐受電流
最高31.5KA
櫃體特點
- 盤體各單元均採模組化設計，有效降低組裝錯誤率。
- 模組化設計可庫存單元件，提高生產效率，縮短客戶交期。
外殼
- 盤體選用高抗腐蝕性之鍍鋁鋅鋼材，並採用內折雙折彎加工技術，提高結構強度。
- 殼體全面採用2.0t鋼材製造完成，通過燃弧、耐震、鹽霧、接地連續性等性能試驗驗證
隔室
- 主要電氣元件均有獨立分隔室，如斷路器室、電纜室、銅排室、儀表室。
- 通過規範最高等級LSC2B-PM互鎖控制型型式認證，最安全的機械連鎖功能。
體積
- 電壓等級24kV，櫃體最小可做800mm寬，並具有良好的絕緣防護，提高運轉安全性。
- 緊湊微型櫃體，可減小建築物變電站空間，提升使用容積率。
環保
- 鍍鋁鋅鋼材採用鉚釘螺栓組裝，無須烤漆及焊接，有效降低環境污染。
- 未來更換斷路器、隔離開關、比壓器等元件，不須重新製作銅排及鈑金。
手車
- 斷路器、隔離開關、比壓器均採手車式，可實現快速移出移入，達到短時間維護檢修。
- 手車可選配電動操作，替用電大戶實現年度歲修時，爭取縮短檢修時間及人力支出。
互鎖
- 斷路器、控制單元、接地開關、箱門均有機械防誤操作互鎖裝置，提升維護人員安全。
- 符合規範最高等級互鎖控制型，實現無需使用工具，櫃體備有安全互鎖裝置。
| 項次 | 額定規格 | 單位 | 額定參數 | |
|---|---|---|---|---|
| 1 | 相數(Phase) | P | 3 | |
| 2 | 額定電壓(Ur) | kV | 12/24 | |
| 3 | 額定電流(Ir) | A | 630/ 1250/ 1600/ 2000/ 2500 | |
| 4 | 額定頻率(fr) | Hz | 60 | |
| 5 | 額定短時耐受電流(主電路及接地電路)(Ik) | kA | 16/ 25/ 31.5 | |
| 6 | 額定峰值耐受電流(主電路及接地電路)(Ip) | kA | 42/ 65/ 82 | |
| 7 | 額定短路持續時間(主電路及接地電路)(tk) | S | 3 | |
| 8 | 額定短持續時間商頻耐電壓(Ud) | kV | 28/ 50 | |
| 9 | 額定雷電衝擊耐受電壓(Up) | kV | 75/ 125 | |
| 10 | 外殼之保護等級(IP) 箱門關閉時/箱門打開時 |
Class | IP4X/ IP2X | |
| 11 | 閉合與開啟裝置及輔助與控制電路之額定電源電壓(Ua) | V | 110~220 AC/DC | |
| 12 | 內部故障電弧試驗 | 內部電弧等級 | Class | IAC |
| 可接近性之型式 | Class | A型(F、L、R) | ||
| 電弧試驗電流 | kA | 16/25/31.5 | ||
| 電弧試驗電流持續時間 | S | 0.5/1 | ||
| 13 | 運轉持續性喪失屬性 | LSC2B | ||
| 14 | 隔板類型 | PM | ||
| 15 | 可接近之分隔室 | 斷路器分隔室 | 互鎖控制型 | |
| 銅排分隔室 | 互鎖控制型 | |||
| 電纜分隔室 | 互鎖控制型 | |||
| 16 | 接地開關特性等級 | Class | E1/E2 | |
| Class | M1/M2 | |||
| kA | 25 | |||
| S | 3 | |||
| 17 | 耐震等級 | g | X軸≧0.6 | |
| Y軸≧0.5 | ||||
| Z軸≧0.4 | ||||
| (最高7級) | ||||
| 18 | 電磁相容性等級(EMC) | Class | 3 | |
| 19 | 部分放電電量 | pC | ≦100 | |
| 20 | 外殼接地連續性能(DC30A) | V | ≦3 | |
| 21 | 外殼防鏽鹽霧試驗 | Hr | ≦1000 | |

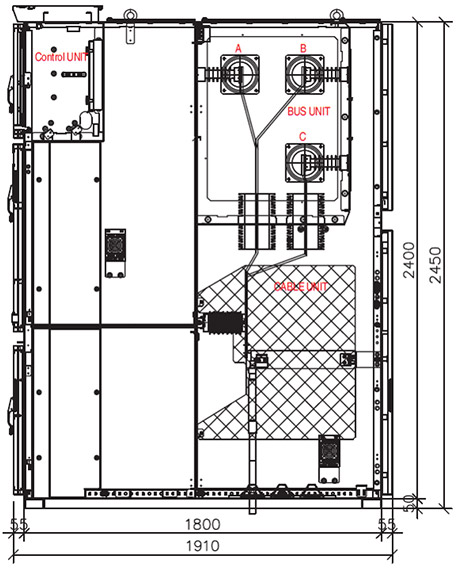

| 22 | 盤體尺寸(W×D×H) | mm | 800×1910×2530 | |
| 1000×1910×2530 | ||||
- 眉頭(標示製造商/盤名/型號)
- 24kV穿牆套管
- 低壓控制室儀表門(凹凸門防爆式)
- 門鉸鍊
- 模擬母線牌(選配)
- 型式規格銘牌
- 斷路器室防爆凹凸門
- 斷路器室檢視窗
- 斷路器操作孔(可掛鎖)
- 斷路器搬運車定位孔
- 備用室檢視窗
- 備用室門(SPHC烤漆)
- 比壓器手車操作孔(可掛鎖)
- 門把手(可掛鎖及封印)
- 斷路器額定電流銘牌
- 斷路器緊急跳脫裝置(選配)
- 門互鎖緊急解鎖螺絲

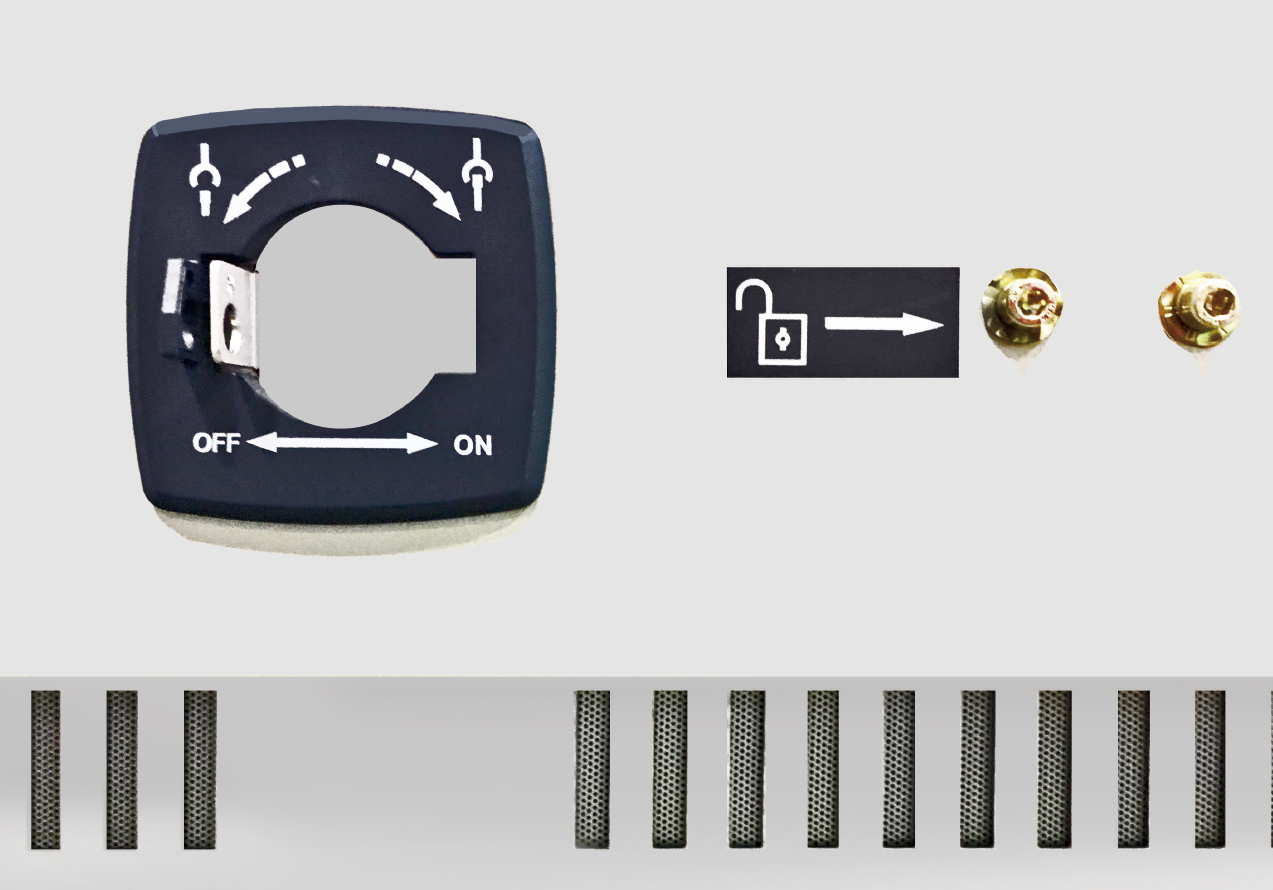

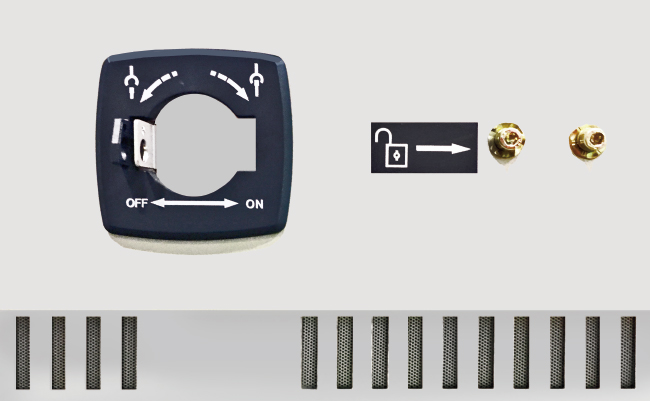

- 接地開關操作孔(可掛鎖)
- 比壓器額定容量銘牌
- 備用室門緊急解鎖螺絲
- 下門電磁鎖(選配)
- 後上門
- 電纜室照明(選配)
- 盤名及型號銘牌
- 後下門
- 電纜室檢視窗

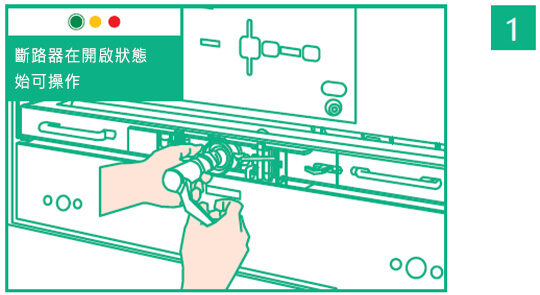

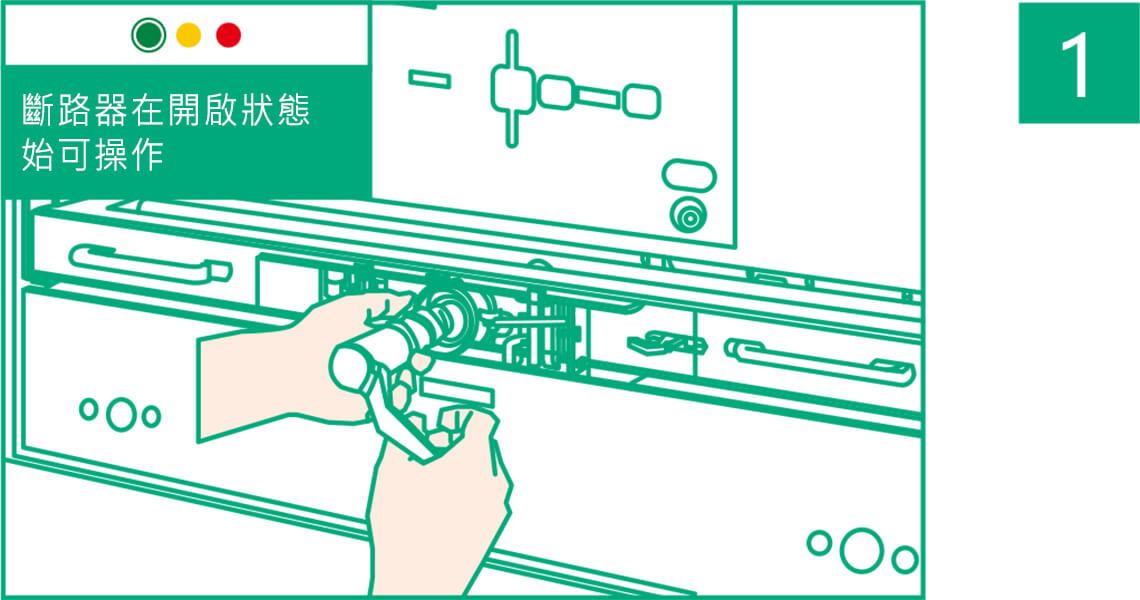

可防止誤操作斷路器
僅當斷路器台車處於試驗或工作位置時，才能對斷路器進行投入/跳脫操作;斷路器處於投入狀態時，台車無法移動。
可有效防止帶有負載之下誤推進/抽出斷路器台車。

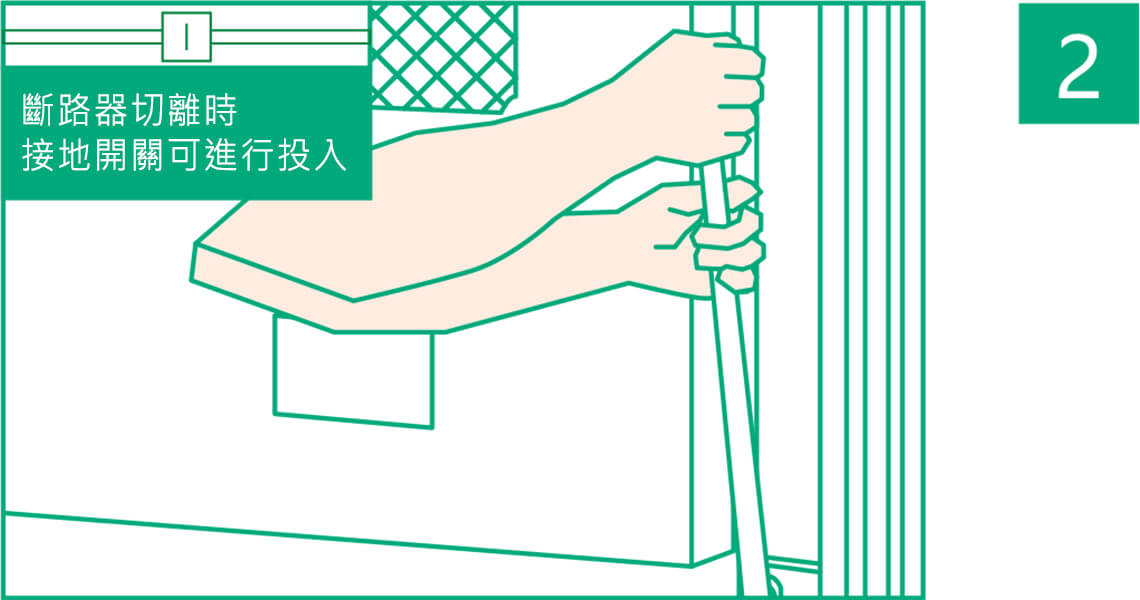

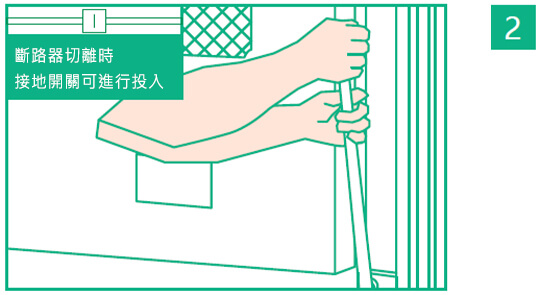

可防止帶電時投入接地開關
僅當斷路器台車處於隔離/試驗位置時，接地開關才能進行閉合操作。
可有效防止帶電狀態誤閉合接地開關。

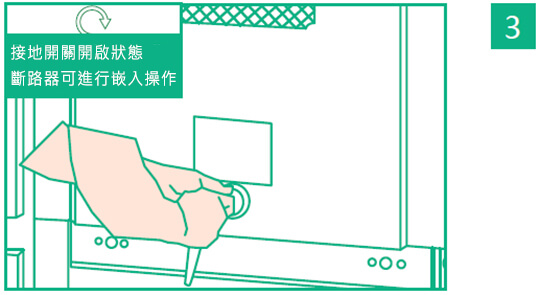

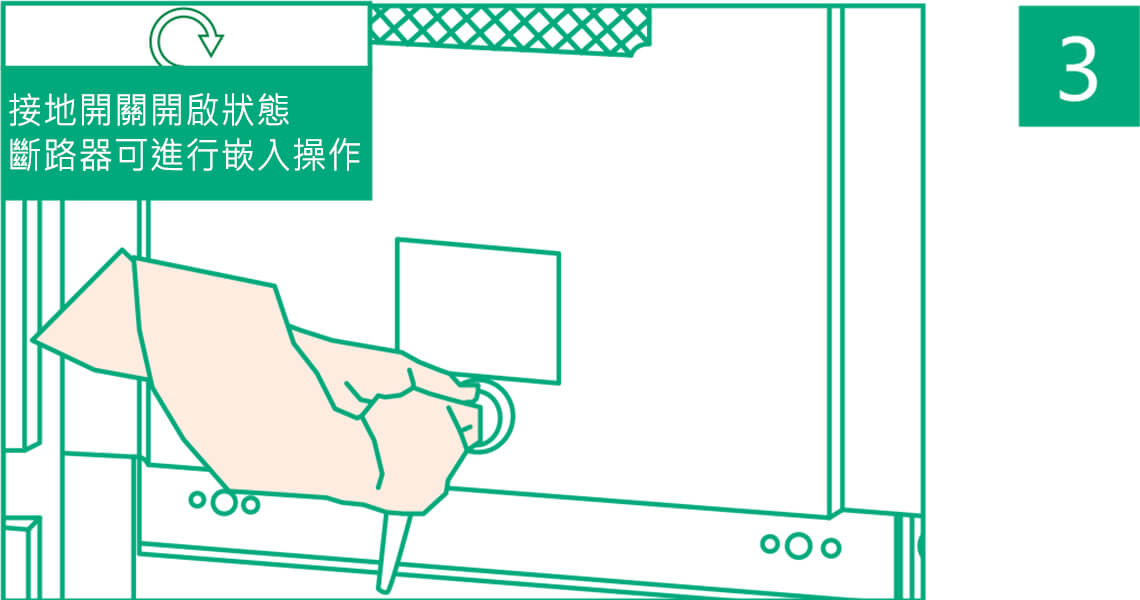

可防止接地開關處在接地位置時送電
僅當接地開關處在分離位置時，才能將斷路器台車從隔離/試驗位置移至連結位置。
可有效防止接地開關處於閉合位置時投入斷路器。

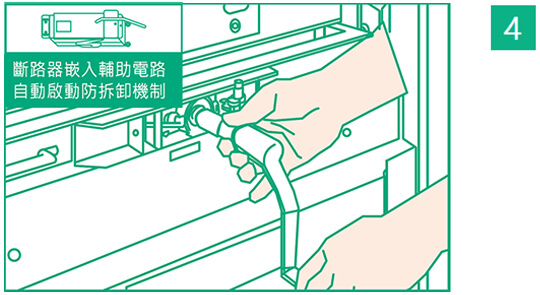

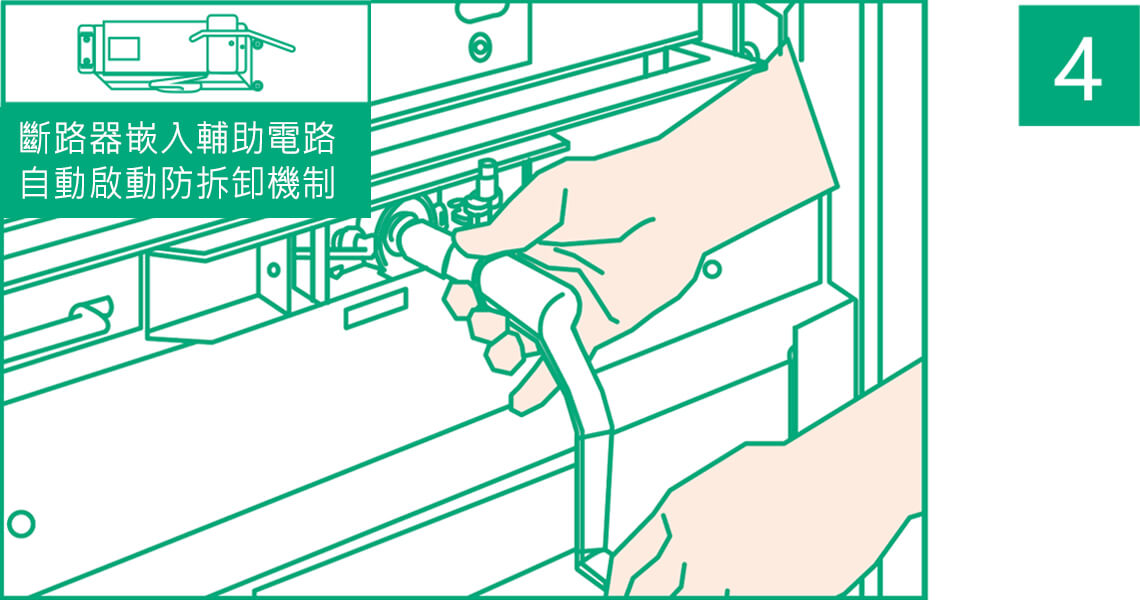

可防止帶電時移動可移開部件
當盤門未關閉或斷路器處於試驗或工作位置，斷路器台車無法移動，且由於機械連鎖作用，輔助電路控制插頭被鎖定不能解除。

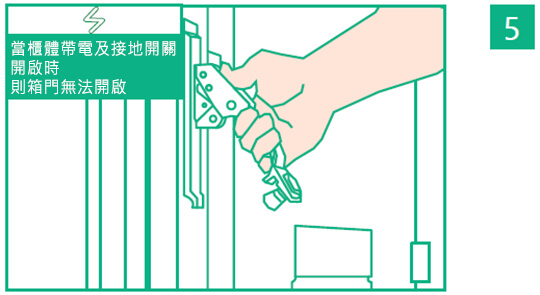

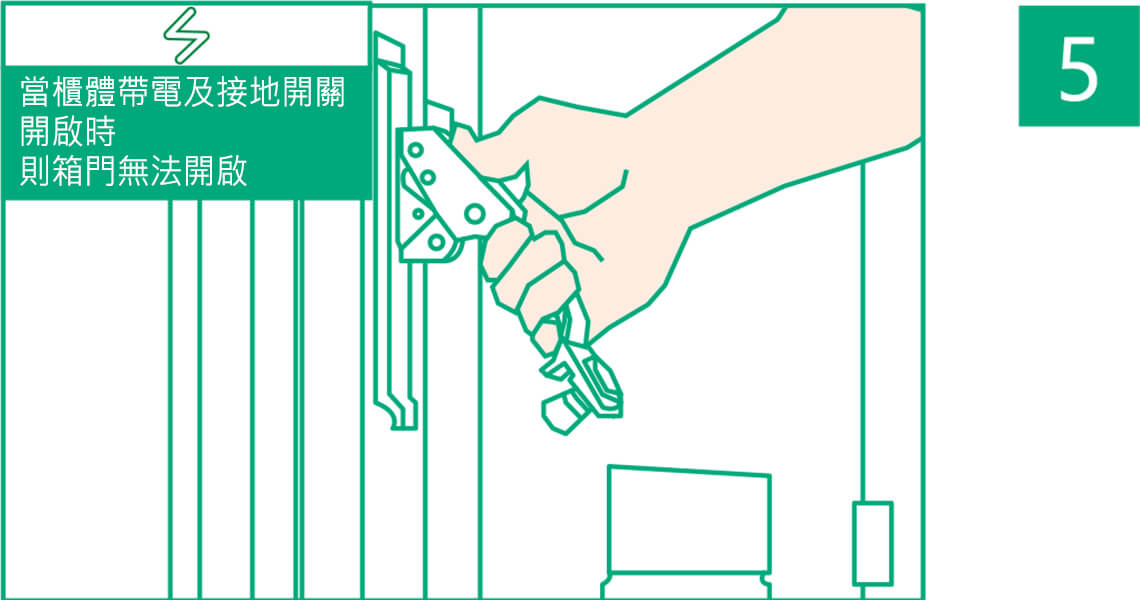

可防止誤入帶電分隔室
當斷路器台車處於隔離/試驗位置時，接地開關處於閉合位置時，電纜終端連接室方可開啟。
(或確認未帶電狀態)

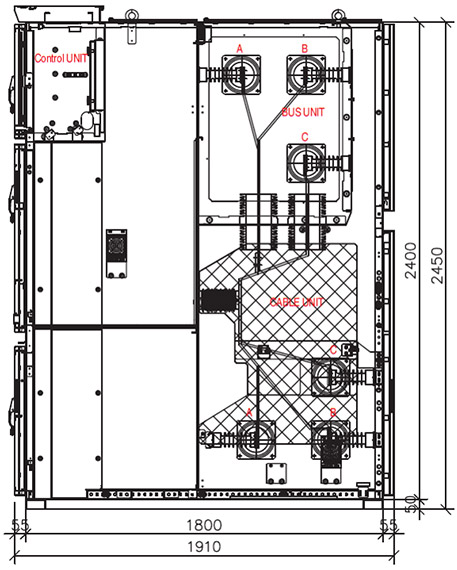

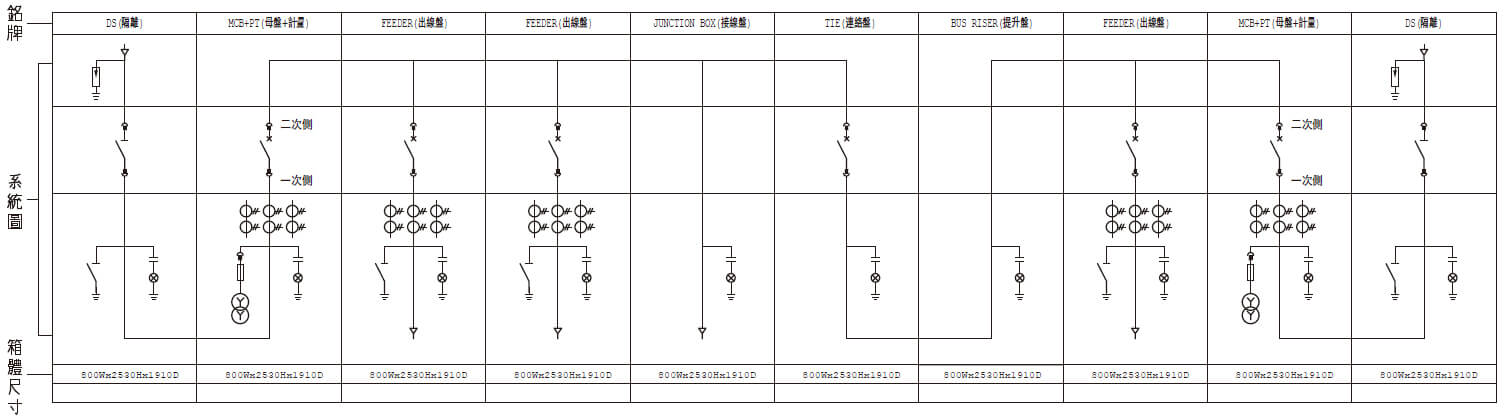

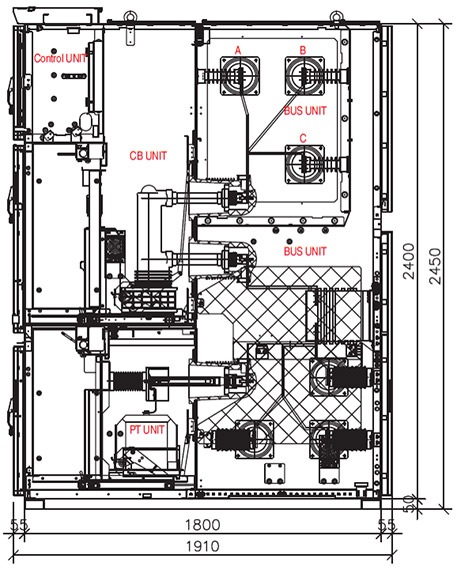

標準參考圖
- 此為標準進出線方式,若需改變進出線方式可洽詢宏于電機
- 接地開關為選配

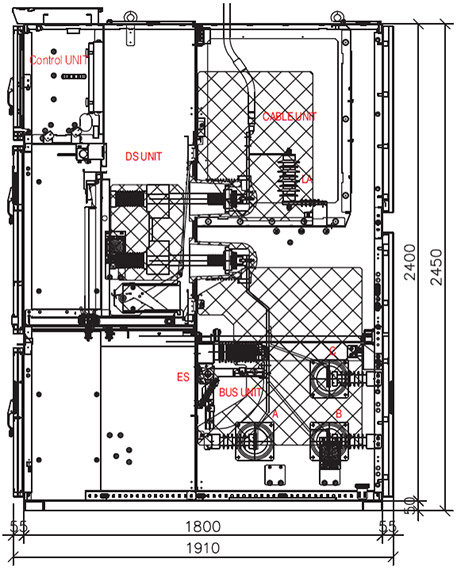

隔離配電盤
DS+ES
主斷路器盤
CB+PT
饋線盤
(CB+ES)
銜接盤
(Busbar)

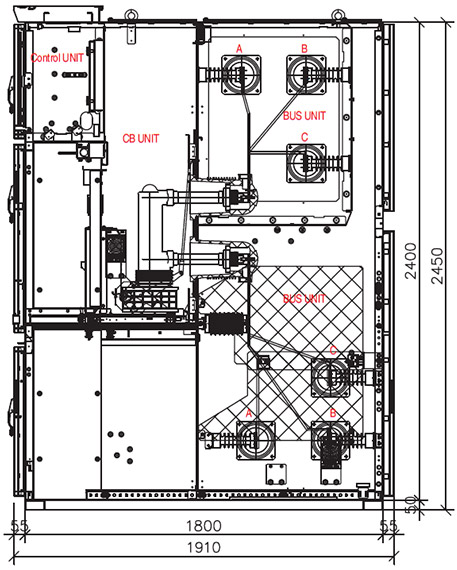

連接盤
(CB)
提升盤
(Busbar)

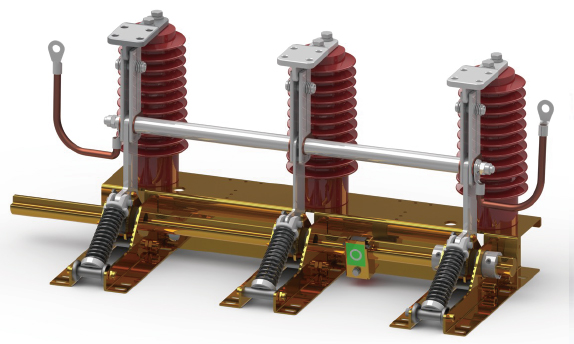

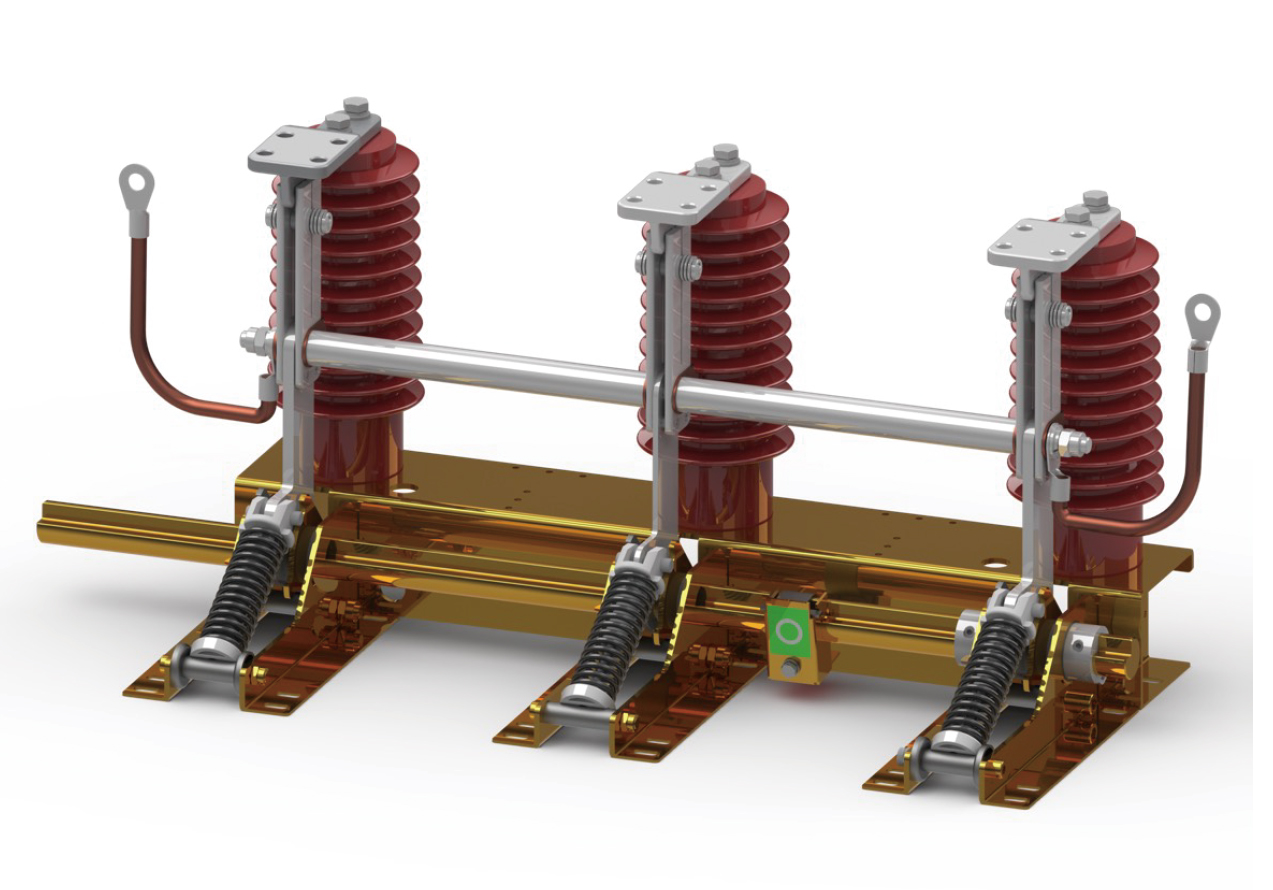

接地開關(ES)
高壓接地開關具有結構緊湊、操作簡易、性能安全等特點，符合IEC 62271-102《高電壓開關設備和控制設備-第102部分：交流隔離開關和接地開關》國際標準，取得台灣大電力型
式試驗合格。適用於CNS 15156-200高壓中置櫃中；具有短路閉合能力以保護開關設備內其他電氣設備不受損壞，作為高壓電氣設備檢修時的接地保護，與斷路器具有安全互鎖裝置。
| 項次 | 額定規格 | 單位 | 額定參數 |
|---|---|---|---|
| 1 | 額定電壓(Ur) | kV | 12/24 |
| 2 | 額定短時耐受電流(Ik) | kA | 25 |
| 3 | 額定短路持續時間(tk) | s | 3 |
| 4 | 4 額定短路峰值電流(Ip) | kA | 65 |
| 5 | 額定短時商頻耐受電壓(Ud) | kV | 50 |
| 6 | 額定雷電衝擊耐受電壓(Up) | kV | 125 |
| 7 | 電氣壽命 | Class | E1/E2 |
| 8 | 機械壽命 | Class | M1/M2 |
| 9 | 接地開關狀態及位置指示通訊模組Modbus(RS485) | ‐‐‐‐ | 選配 |
| 10 | 電動操作模組 | ‐‐‐‐ | 選配 |

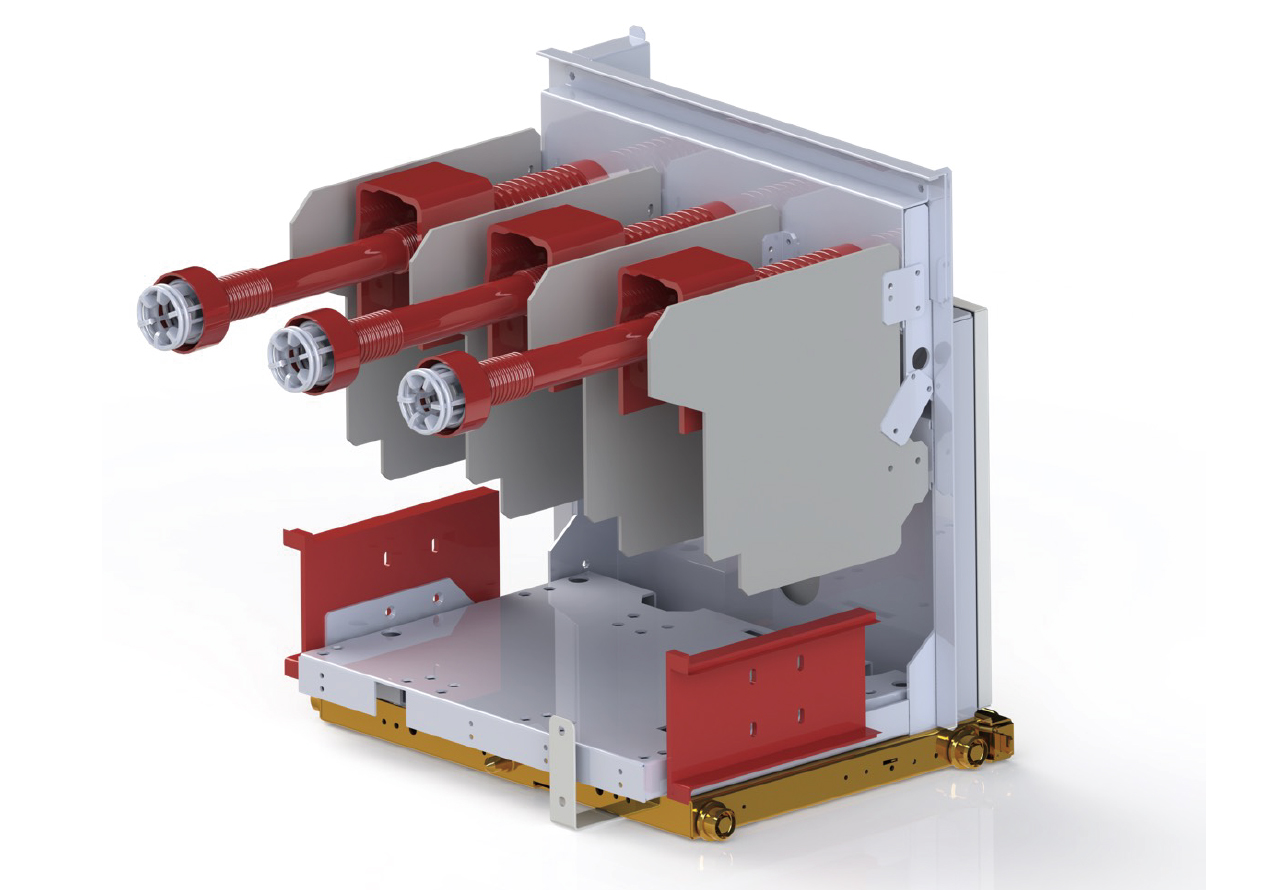

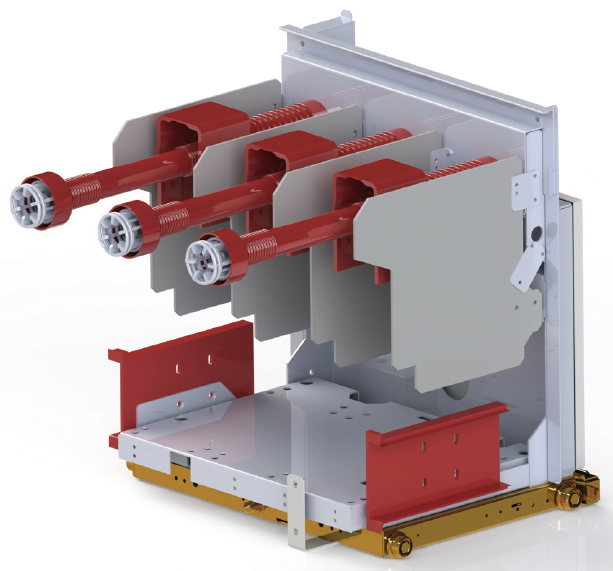

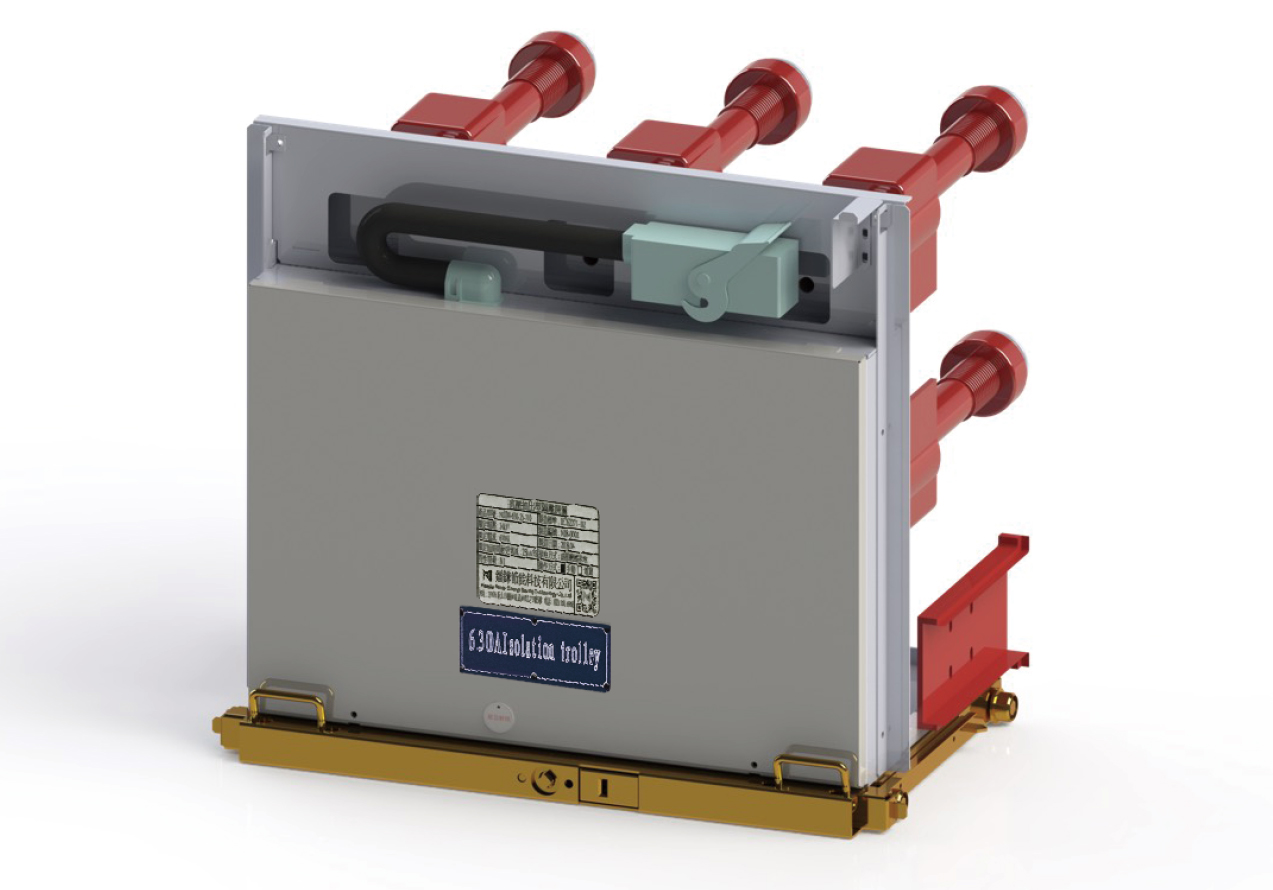

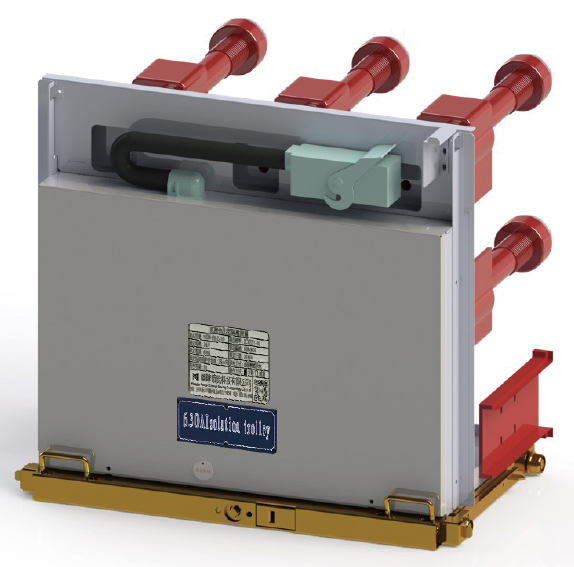

隔離手車(DS)
抽出型隔離開關具有設計完善、結構緊湊、操作簡易、性能優異等特點，符合IEC 62271-102《高電壓開關設備和控制設備-第102部分：交流隔離開關和接地開關》國際標準，取得台灣大電力型式試驗合格。適用在以空氣為絕緣的屋內可抽出式配電盤中，供主迴路在無負載狀態下轉接，以及被檢修的斷路器等電氣設備與帶電線路進行電氣隔離之用，與箱門具有安全互鎖裝置。
| 項次 | 額定規格 | 單位 | 額定參數 |
|---|---|---|---|
| 1 | 額定電壓(Ur) | kV | 12/24 |
| 2 | 額定電流(Ir) | A | 630/1250 |
| 3 | 額定短時耐受電流(Ik) | kA | 25 |
| 4 | 額定短路持續時間(tk) | s | 3 |
| 5 | 額定短路峰值電流(Ip) | kA | 65 |
| 6 | 額定短時商頻耐受電壓(Ud) | kV | 50 |
| 7 | 額定雷電衝擊耐受電壓(Up) | kV | 125 |
| 8 | 機械壽命 | Class | M1/M2 |
| 9 | 隔離手車狀態及位置指示通訊模組Modbus(RS485) | ‐‐‐‐ | 選配 |
| 10 | 電動操作模組 | ‐‐‐‐ | 選配 |

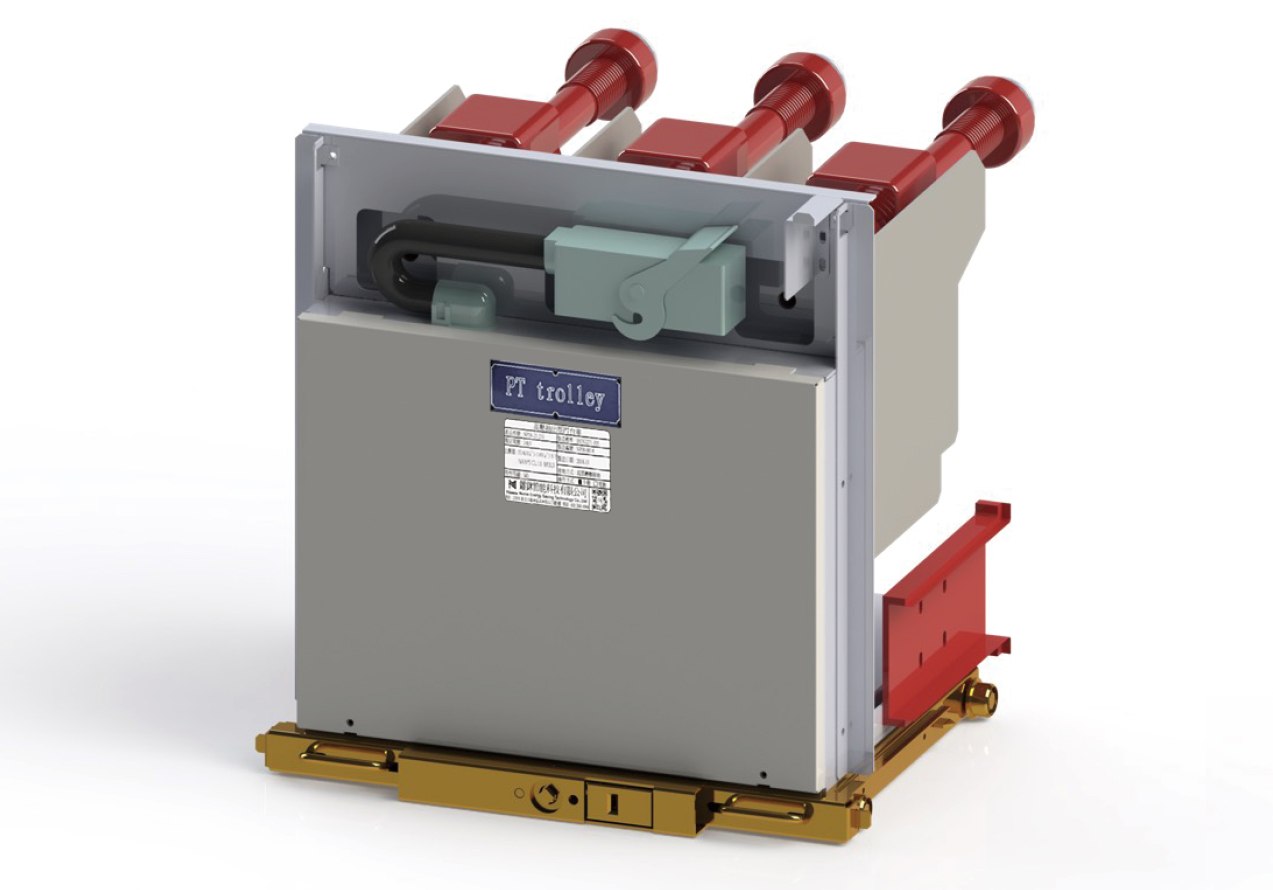

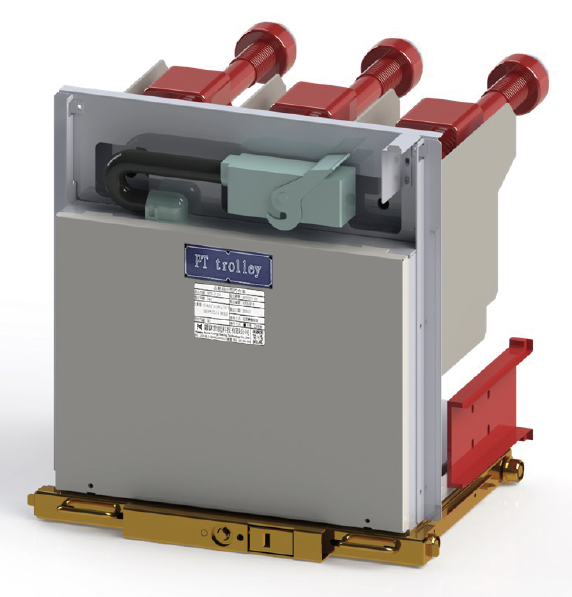

比壓器手車(PT台車)
抽出型比壓器手車具有設計完善、結構緊湊、操作簡易、性能優異等特點。適用在高壓中置櫃中，供PT可快速進行抽出及移入，減少停電汰換時間，高壓熔絲採通過401條款之直徑φ25mm、長度324mm微型熔絲，直接安裝於絕緣觸臂中。
| 項次 | 額定規格 | 單位 | 額定參數 |
|---|---|---|---|
| 1 | 額定電壓(Ur) | kV | 12/24 |
| 2 | 高壓熔絲電流(Ir) | A | 2A |
| 3 | 比壓器額定容量 | kVA | 3~5 |
| 4 | 額定短時商頻耐受電壓(Ud) | kV | 50 |
| 5 | 額定雷電衝擊耐受電壓(Up) | kV | 125 |
| 6 | 機械壽命 | ‐‐‐‐ | M1/M2 |
| 7 | 隔離手車狀態及位置指示通訊模組Modbus(RS485) | ‐‐‐‐ | 選配 |
| 8 | 電動操作模組 | ‐‐‐‐ | 選配 |

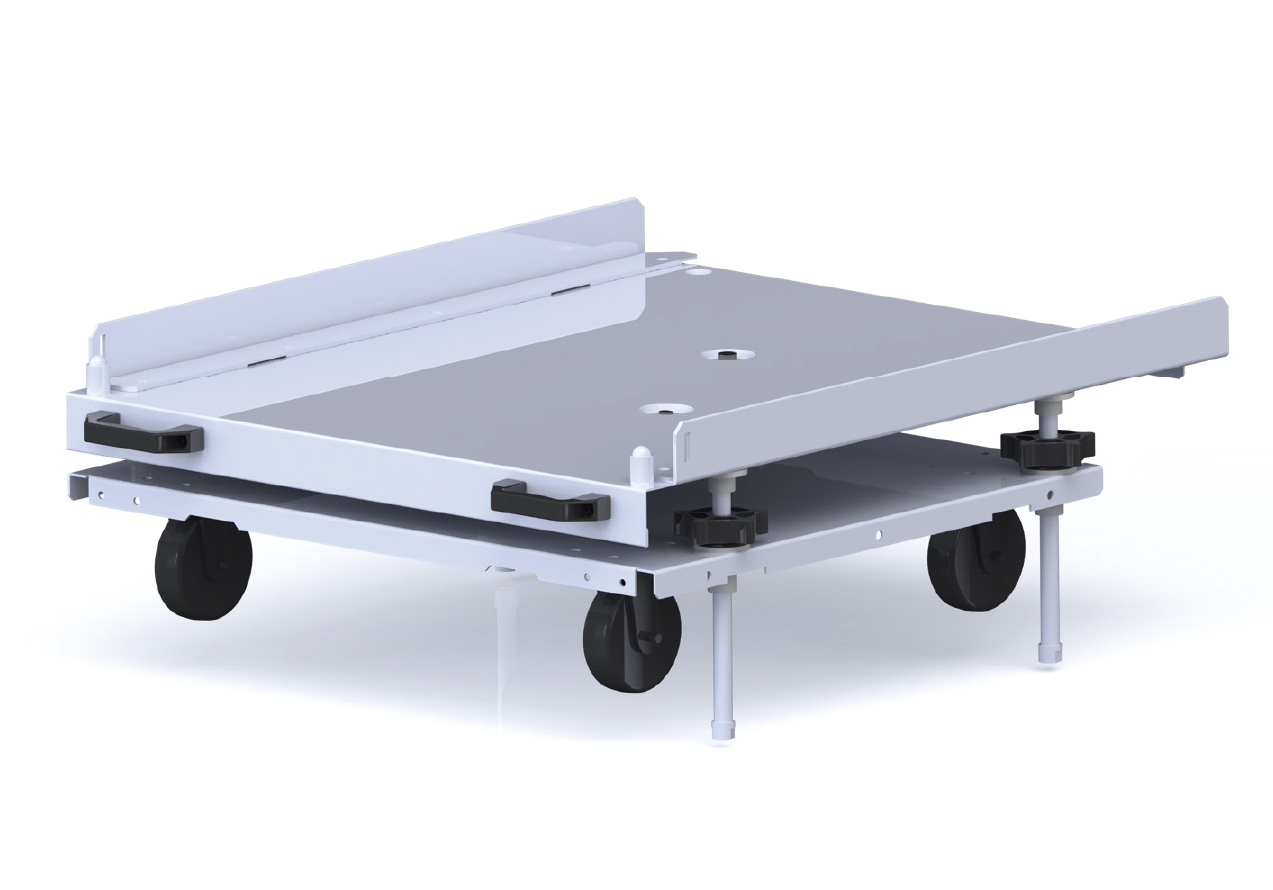

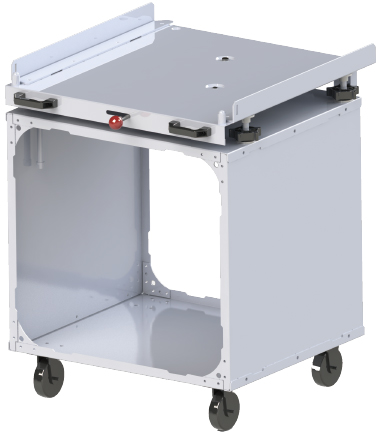

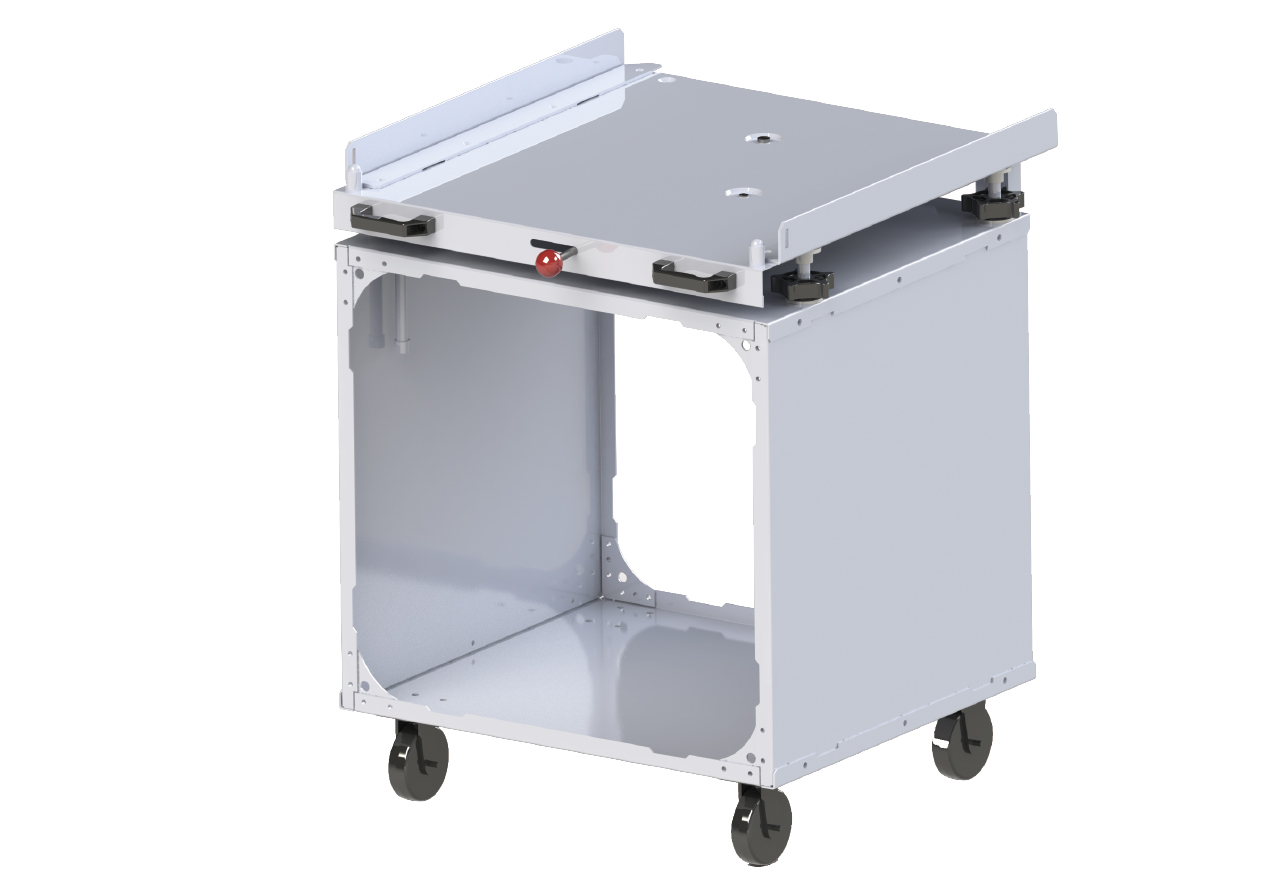

CB/DS/PT維修搬運車
CB/DS共用維修搬運車

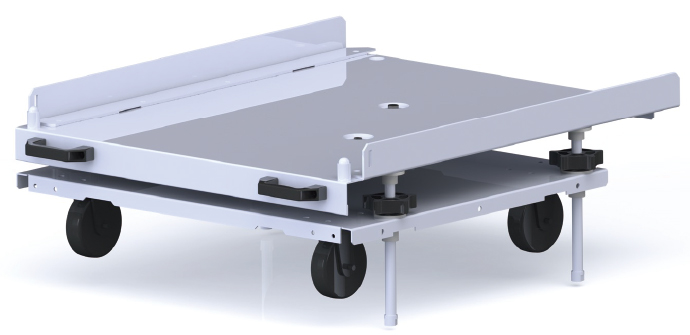

PT台車維修搬運車
維修搬運車適用於中置櫃在進行斷路器、隔離手車、比壓器手車維護檢修時，可實現快速將本體抽出並定位放置於搬運車上，待檢修完畢時可快速插入送電。

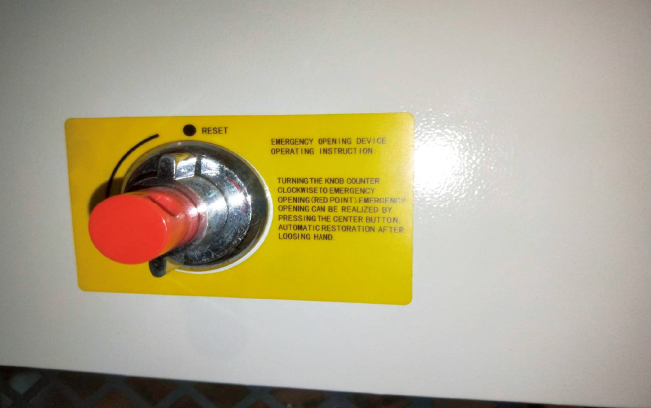

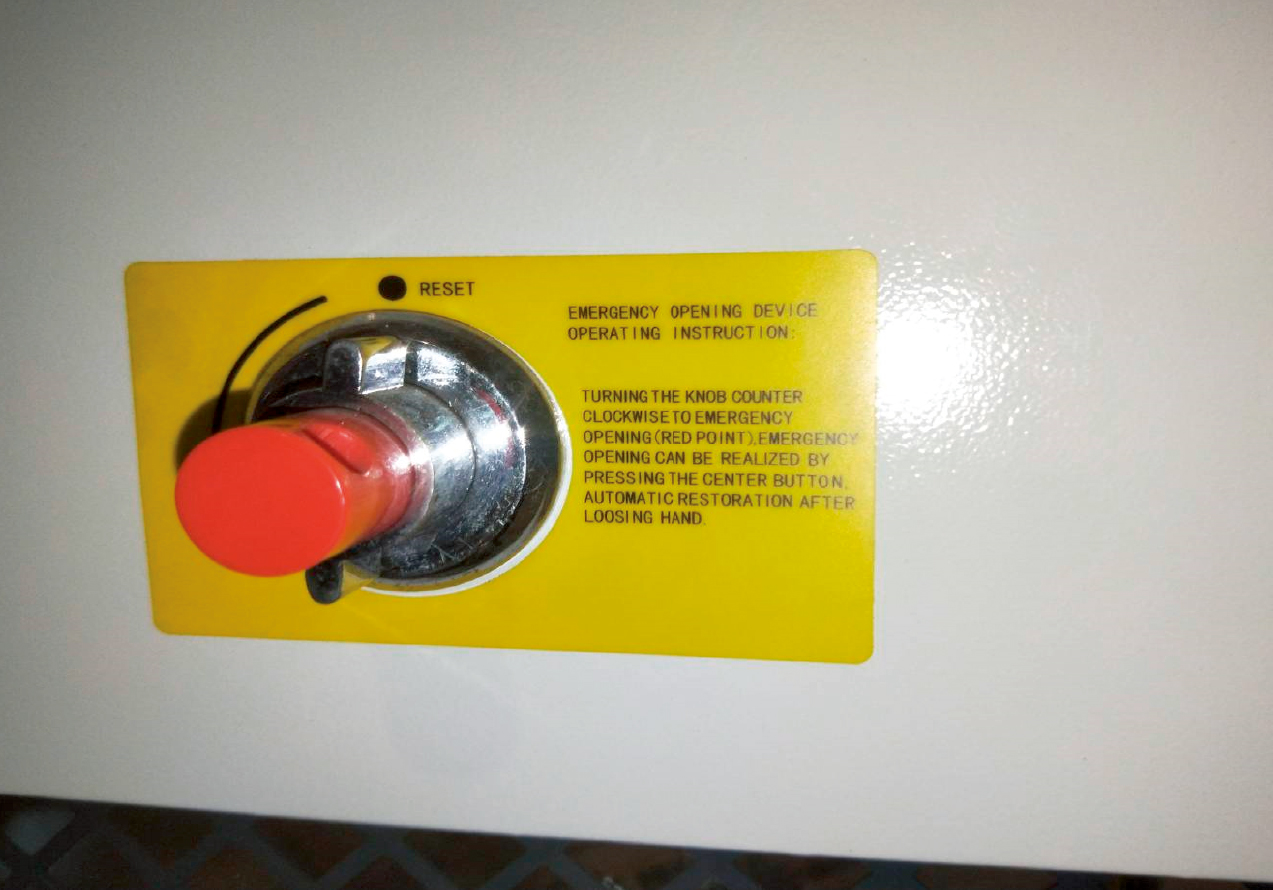

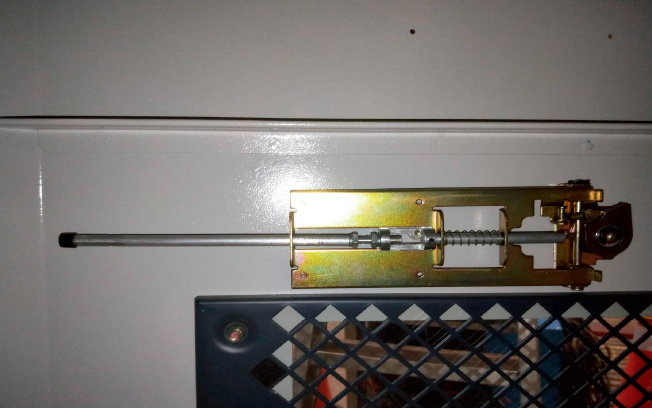

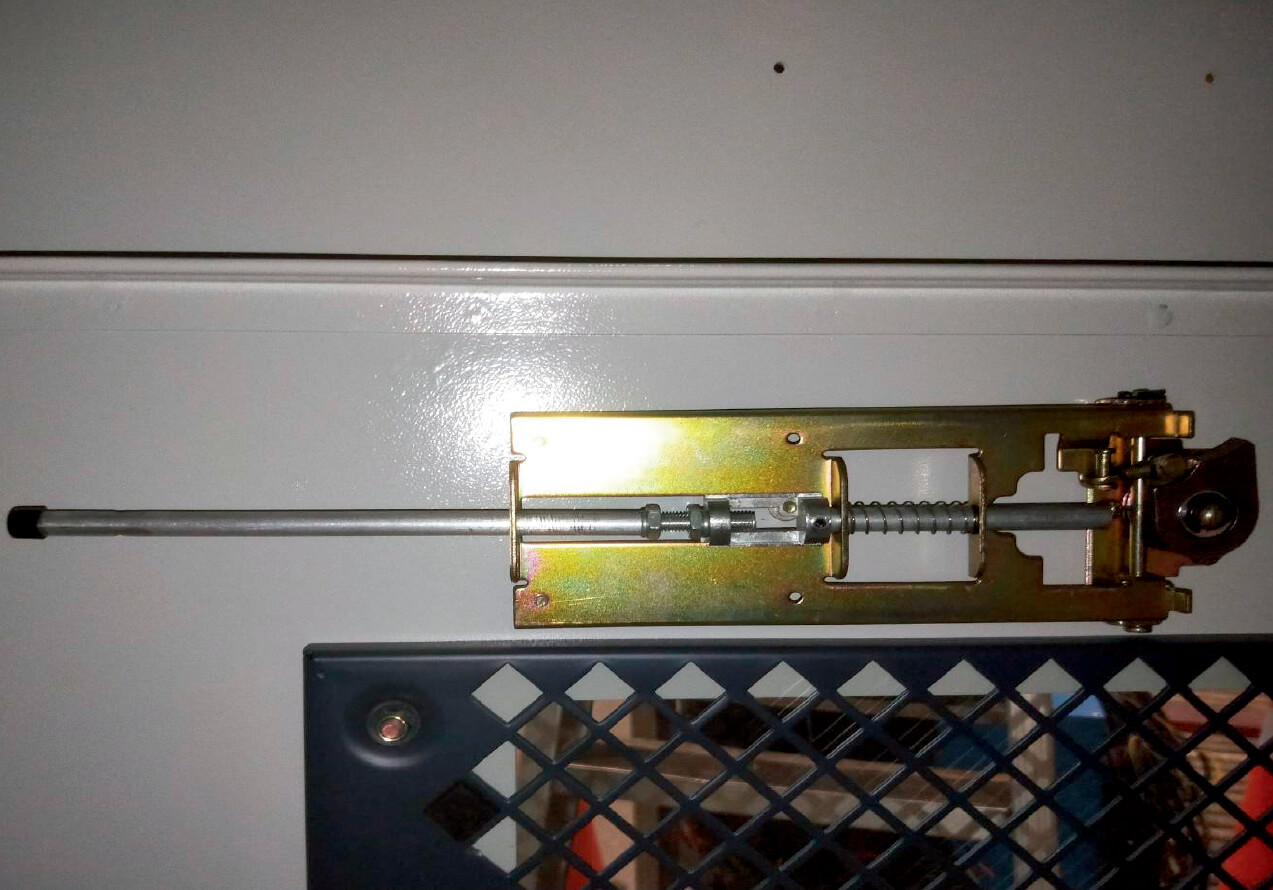

斷路器緊急跳脫裝置
緊急情況下，本裝置可以在配電盤關門狀態時，使斷路器緊急跳脫。

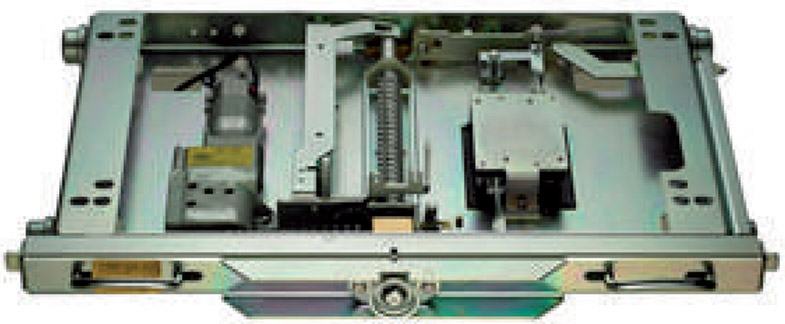

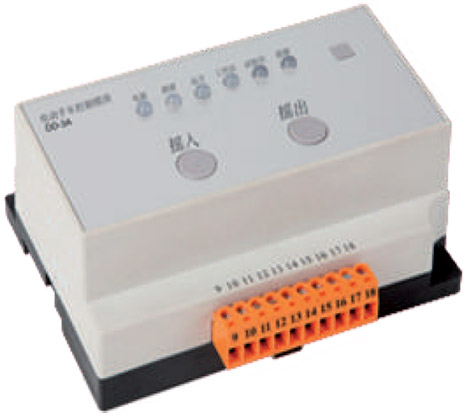

CB/ES/DS/PT電動手車控制模組
電動手車控制模組可實現對手車的電動移出和移入，具有就地和遠端兩種操作模式。

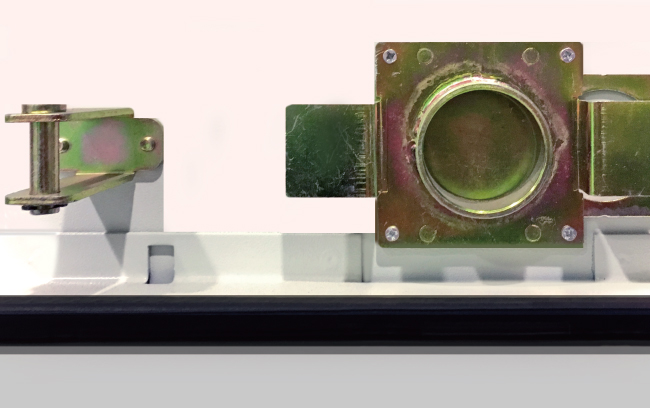

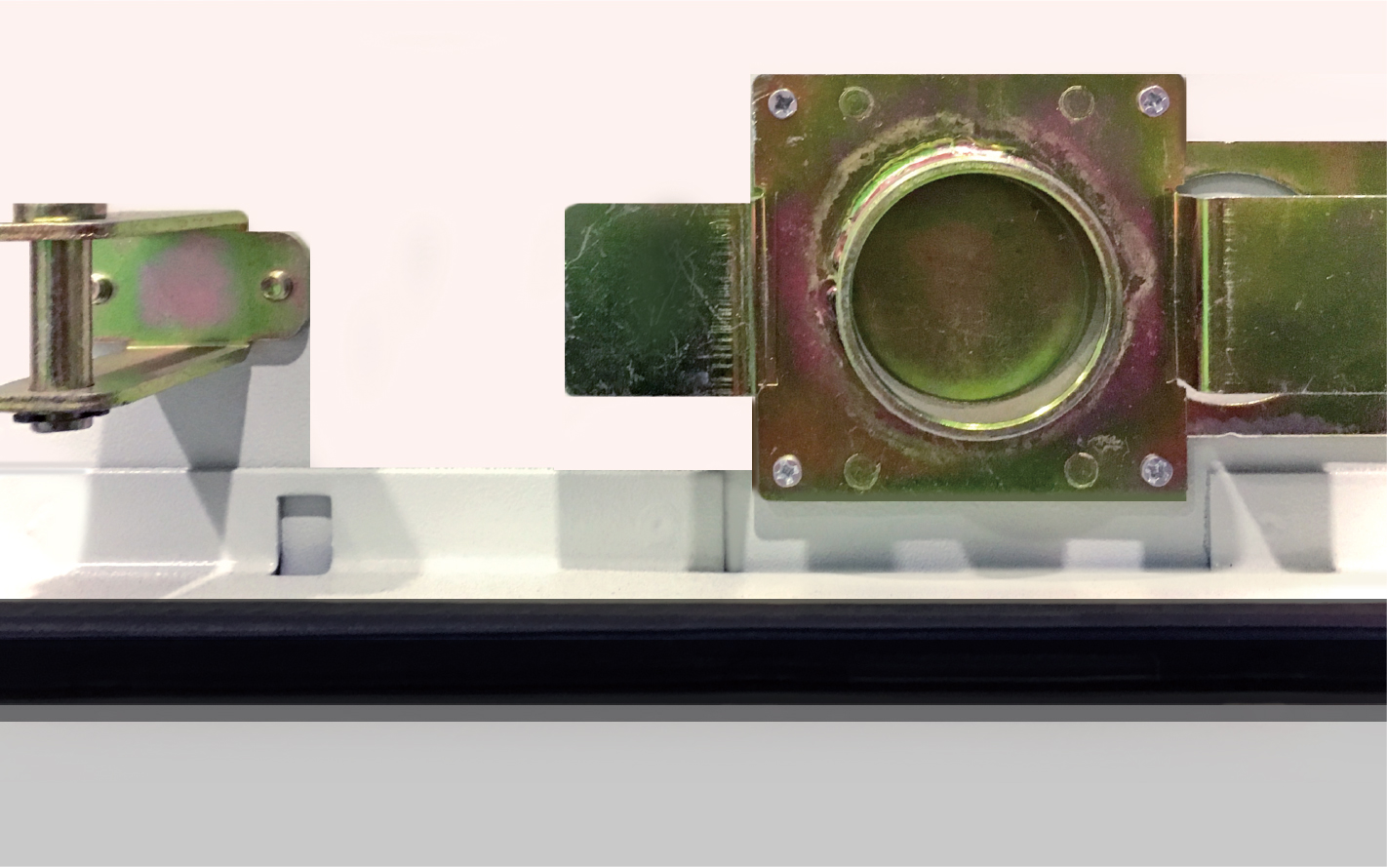

比壓器手車門互鎖裝置本
本裝置可以將手車與箱門互鎖，實現需在關門狀態下才可操作手車移出及移入。
